SYZ Machine 面向 OEM、批发和定制连杆项目生产 Heim Joint、Rod End、Rose Joint、球面 Rod End、Johnny Joint 及配套附件，适用于越野、赛车、工业、农业、船舶、机器人、健身器材、食品包装设备和定制机械总成。
Heim Joint 是一种机械式可摆动连杆关节，允许连接部件在存在角向错位和旋转运动时保持精确连接。Heim Joint、Rod End、Rose Joint 和球面 Rod End 都是这类组件的常用名称。
当总成需要可调性、强度、稳定响应以及动态负荷下的受控运动时，就会使用这类组件。典型应用包括转向系统、悬挂连杆、换挡连杆、节气门连杆、油缸关节、输送设备调节杆、液压连接和定制机械臂。
这份 Heim Joint 尺寸表可用于确认英制和公制选项，包括 M10 Heim Joint 需求；最终规格仍应结合负荷、运动角度、安装宽度、使用环境和维护要求确定。
| 规格项目 | SYZ 可提供的选项 | 采购确认要点 |
|---|---|---|
| 标准英制尺寸 | 10-32, 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, 1, 1-1/4, 1-3/4, 2, custom | 英制项目 确认孔径、杆端螺纹、螺距和壳体结构。 |
| 公制尺寸 | M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M30, M36, M42, M48, custom | 公制项目 提供螺距、旋向和所需安装宽度。 |
| 螺纹选项 | Male, female, right-hand, left-hand, UNC, UNF | 左右旋组合可用于可调连杆和花篮式总成。 |
| 壳体材料 | 铬钼钢、碳钢、铝、不锈钢、钛 | 不锈钢 Heim Joint、钛制 Heim Joint、铝制 Rod End 和铬钼钢选项，可以根据强度、耐腐蚀性、重量、价格和加工要求进行匹配。 |
| Race / 衬层选项 | 尼龙 Race、不锈钢 Race、合金钢 Race、PTFE / Teflon 衬层、金属对金属 | 根据负荷、摩擦、噪音、润滑方式、污染情况和维护周期选择。 |
| 表面处理与包装 | 发黑、镀锌、阳极氧化颜色、不锈钢表面、私有品牌包装 | OEM、经销商和品牌项目均可讨论表面处理与包装方案。 |

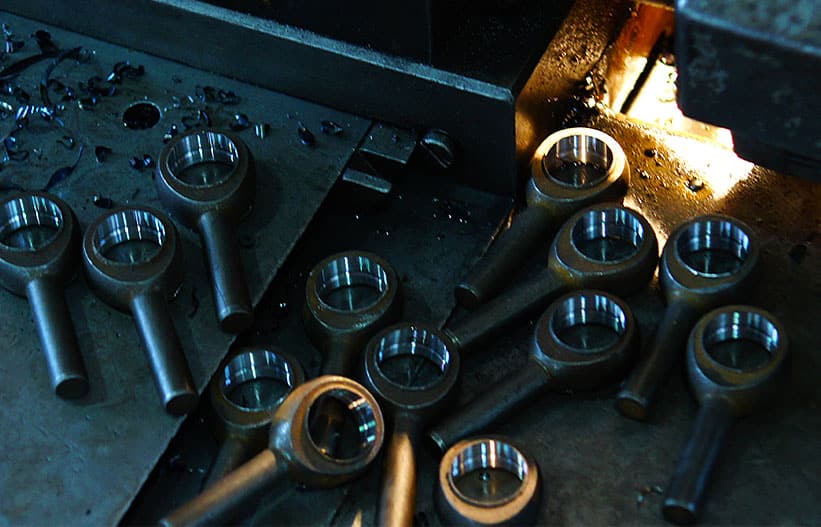

查看 SYZ Machine 面向批发供应、OEM 连杆项目和定制总成的标准及特殊 Rod End 系列。作为 Heim Joint 制造商，SYZ 可以匹配目录系列，也可以根据图纸和样品开发零件。

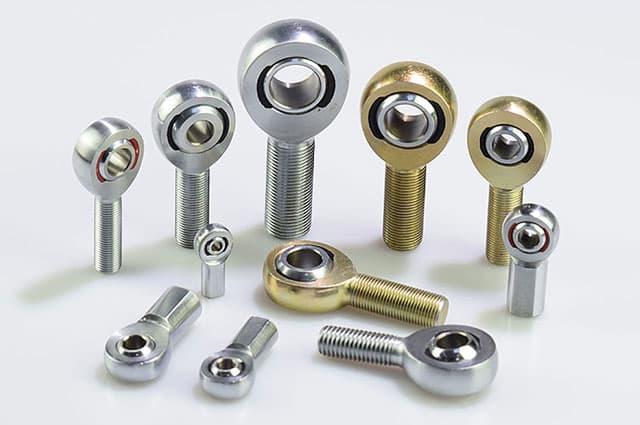

英制型号：XM / XF；公制型号：MXM / MXF。提供公头 / 母头、左旋 / 右旋螺纹和装载槽结构选项。

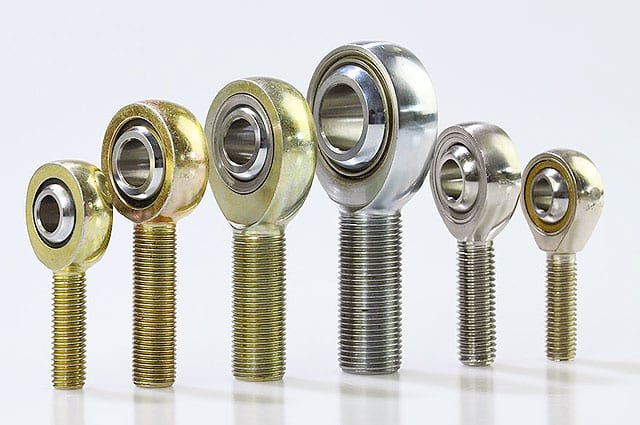

英制型号：JMX / JFX；公制型号：JMX-M / JFX-M。提供公头 / 母头、左旋 / 右旋螺纹和三件式结构选项。

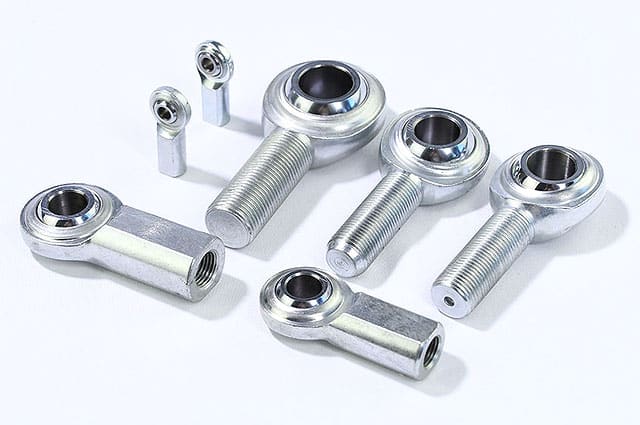

英制型号：CM / CF；公制型号：CM-M / CF-M。提供公头 / 母头、左旋 / 右旋螺纹和两件式金属对金属结构。

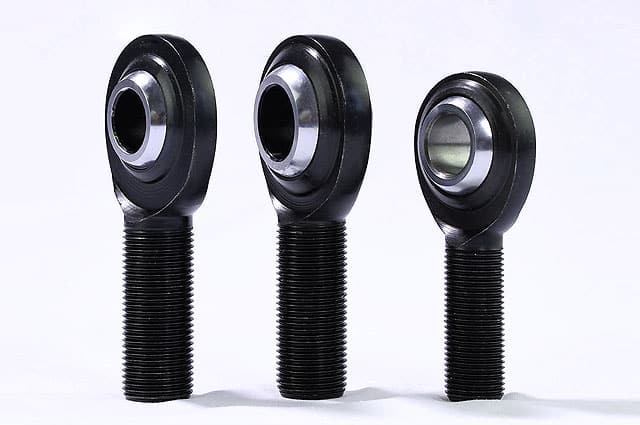

英制铬钼钢 Rose Joint 系列，采用发黑处理，提供公头 / 母头、左旋 / 右旋螺纹和两件式结构。

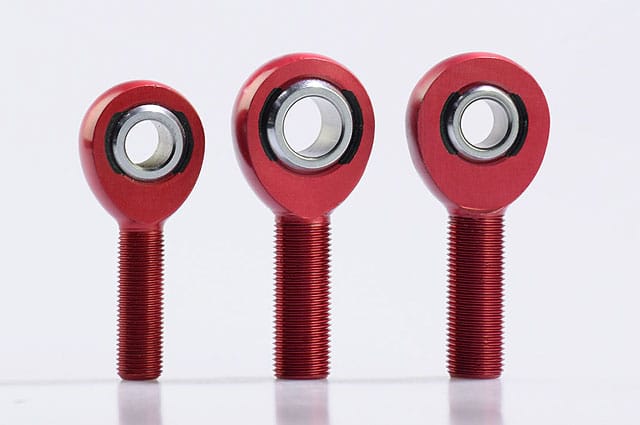

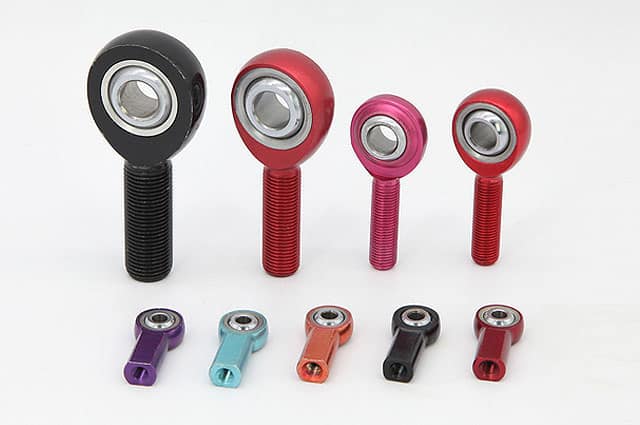

英制铝制 Rod End，提供公头 / 母头、左旋 / 右旋螺纹、三件式结构和多种阳极氧化颜色。
英制铝制 Heim Joint 系列，提供公头 / 母头、左旋 / 右旋螺纹、装载槽设计和阳极氧化表面选项。

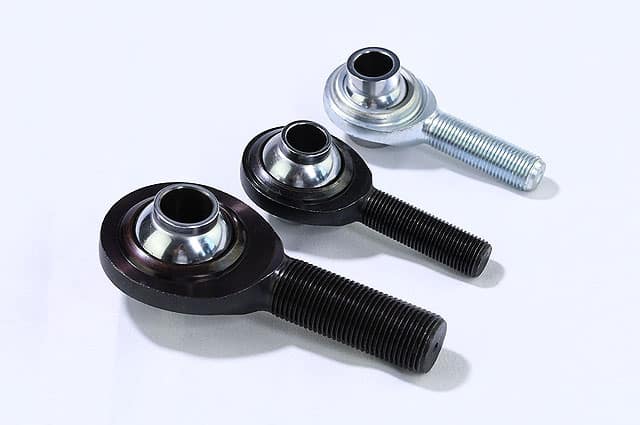

英制 PCYM / PCYF 高错位系列，采用铬钼钢、两件式结构和发黑处理。
不锈钢 Heim Joint，覆盖 XM / XF、MXM / MXF 装载槽结构，以及 CM / CF、CM-M / CF-M 两件式结构。

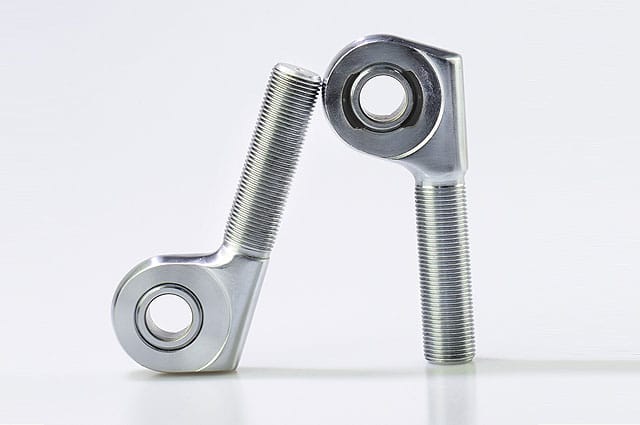

偏置铬钼钢 Rod End 选项，包括英制 XM 装载槽偏置结构和 JMX 三件式偏置结构。

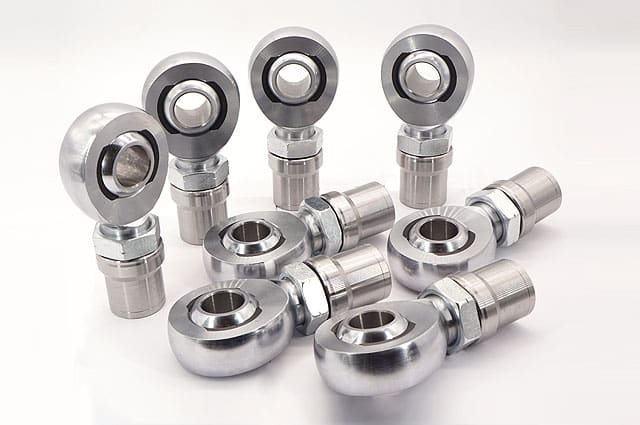

套件可包含 Rod End、锁紧螺母、Rod End 垫片、管接头及其他匹配的 Rod End 相关组件。

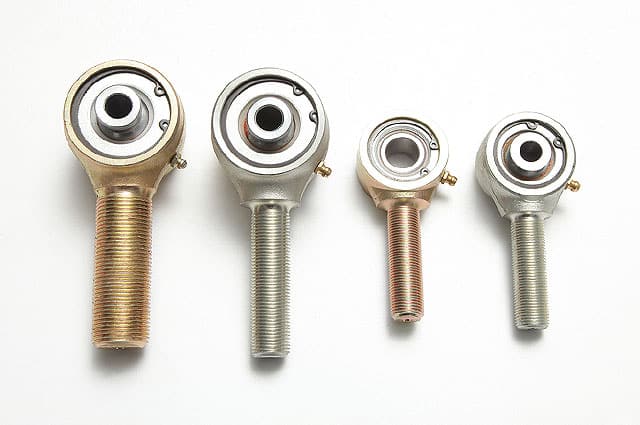

大型 Heim Joint 和铬钼钢可重建柔性关节选项，采用聚氨酯或 Delrin 衬套以及不锈钢螺纹调节螺母结构。

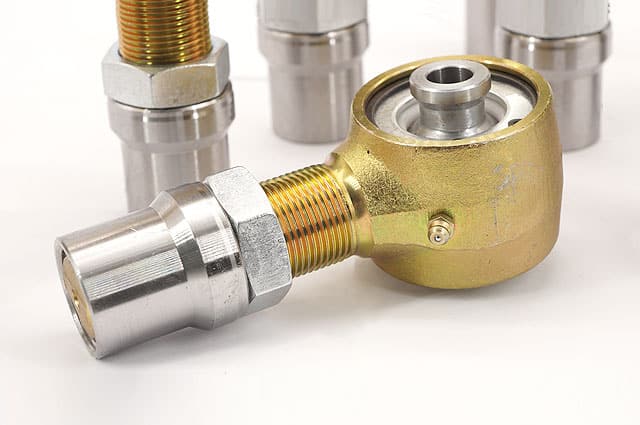

Johnny Joint 套件可包含柔性关节、管接头和锁紧螺母，用于悬挂和连杆项目。
每个项目都可以根据环境和运动需求组合壳体材料、衬层或 Race 结构、螺纹配置、表面处理和附件套件，从重载 Heim Joint 到轻量化赛车连杆均可规划。
具有高抗拉强度、抗疲劳性和抗冲击性，适用于高负荷越野、赛车和工业总成。
为常规连杆应用提供兼顾可靠功能与生产成本的综合强度。
适用于赛车或对重量敏感的系统，提供多种阳极氧化颜色选项。
不锈钢 Heim Joint 适用于船舶、化工、食品包装、潮湿或对锈蚀敏感的环境，重点满足耐腐蚀要求。
当总成需要更高材料等级时，可以指定钛制 Heim Joint，以获得更好的强度重量比和耐腐蚀性。
在适用负荷下提供自润滑运动、减少维护、平顺摆动和耐磨表现。
可向同一制造商采购包含匹配 Rod End、垫片、转接件、调节件、防尘套、管材和相关五金的完整连杆套件。SYZ 还供应 横拉杆端、定制控制臂 和 漂移悬挂套件，同时为 OEM 和批发采购商提供 工厂参观与审核支持。

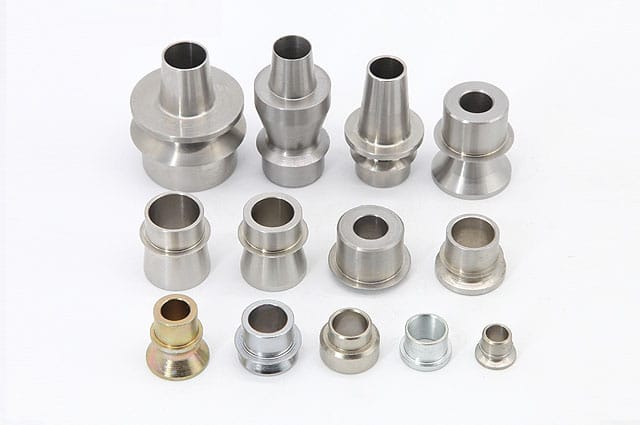

设定安装宽度、修正错位、防止卡滞并提升摆动范围。

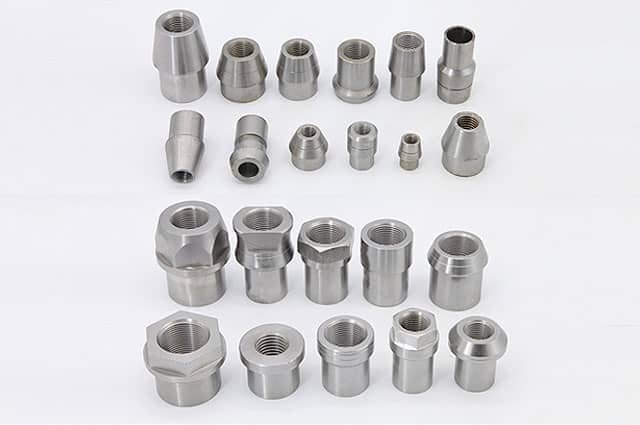

通过强化焊接配合，将带螺纹 Rod End 连接到管材，用于定制连杆。
锁定 Rod End 的最终位置，帮助防止振动松动。

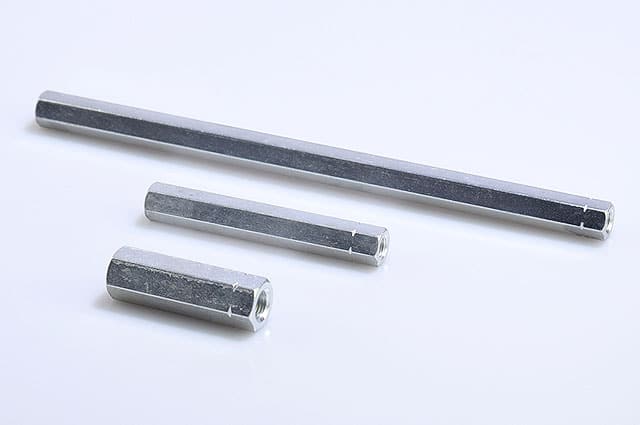

用于赛车、转向和工业连杆系统的精细长度调整，便于快速改变设定。
与焊接衬套配合使用的外部调节系统，可加快维护和定位工作。

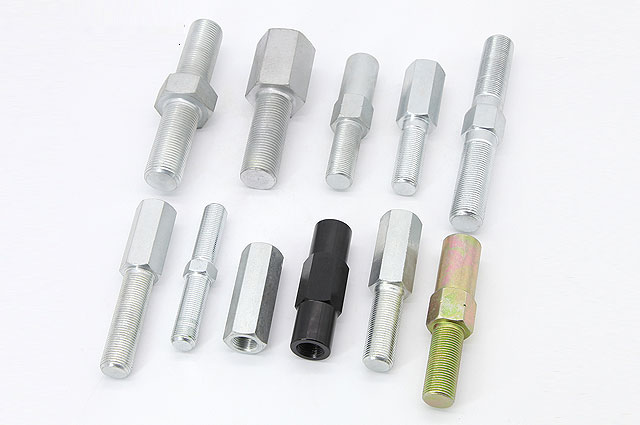

便于工具操作的长度控制结构，适用于控制臂和连杆总成。

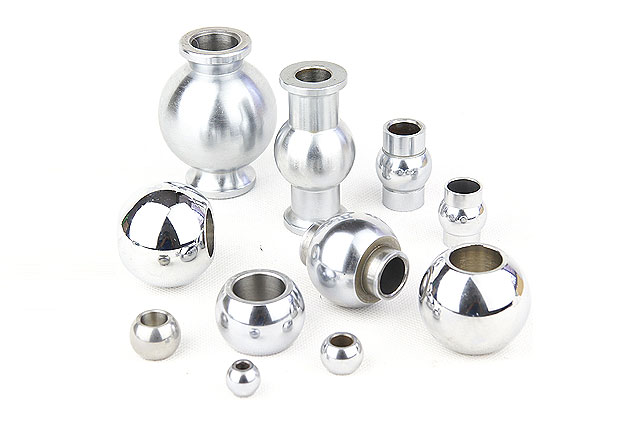

精密加工钢球组件，用于平顺旋转运动和轴承应用。

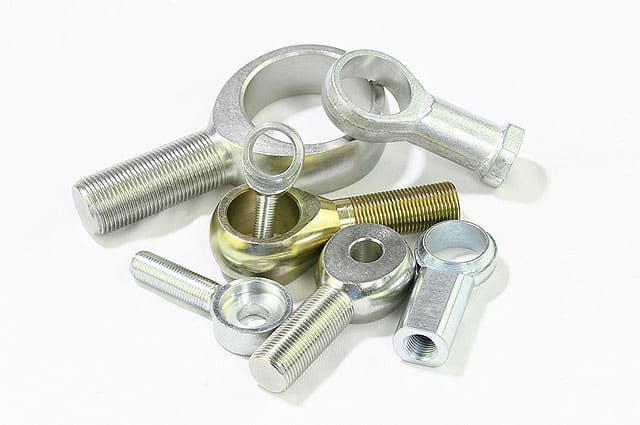

为简单转动、拉伸或连接应用提供牢固的连接点。
保护关节免受灰尘和水分侵入，减少污染和磨损。

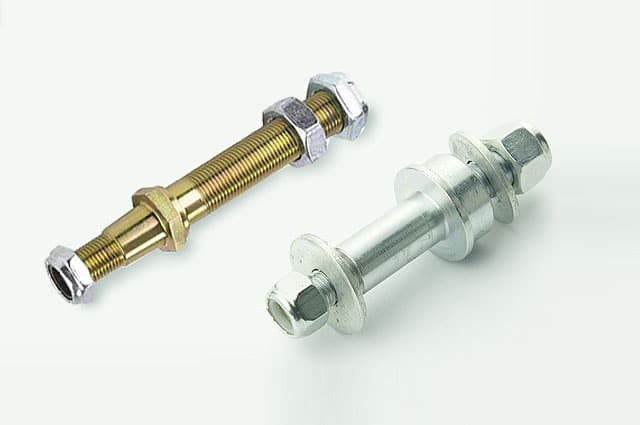

将横拉杆系统转换为 Heim Joint 结构，用于越野和赛车转向升级。

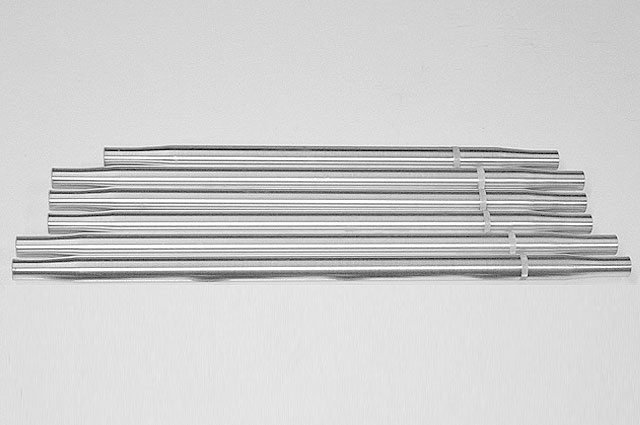

用于制造 Heim Joint 连杆的定制管材，提供多种直径、壁厚和螺纹布局。

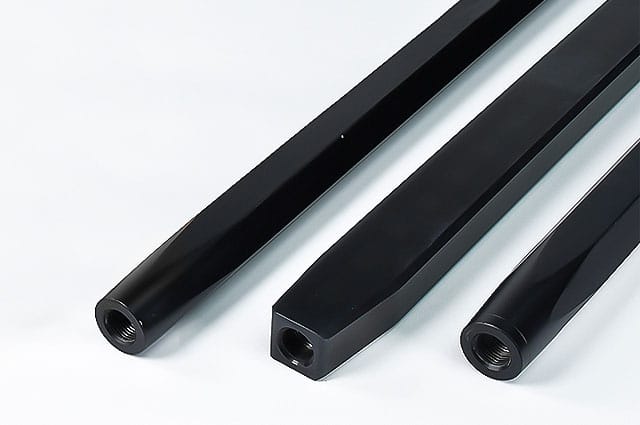

可根据所需管材、螺纹、Rod End 和表面处理规格，构建匹配的半径杆和半径臂项目。
SYZ 可以按标准或定制要求生产。准确适配始终应通过图纸、样品、尺寸或应用数据确认。
转向横拉杆总成、悬挂连杆、防倾杆连杆、半径杆、换挡连杆和重载转向改装。
换挡连杆、前束连杆、外倾角连杆、可调控制臂、节气门连杆和防倾杆连杆。
直线执行器连接、油缸关节、输送设备调节杆、整平设备臂和分拣机连杆。
转向连杆、液压缸连接、可调农具臂、上拉杆和耐用球面 Rod End 轴承。
适用于需要耐腐蚀、稳定运动和定制五金的节气门与转向连杆。
机器人关节、健身器材连杆、园艺设备、食品包装机械和其他定制运动控制总成。
适用于高负荷机械臂、连杆维修项目和客户定义设备构建的重载 Heim Joint 与 Rod End。
可根据样品、图纸或参考零件讨论非标材料、尺寸、表面处理和包装。
从首次询价到售后支持，SYZ Machine 清晰跟进技术细节、报价流程、生产状态和发运沟通。
发送螺纹尺寸、孔径、材料、表面处理、衬层 / Race、应用、安装宽度、错位角、目标数量，以及图纸或样品照片。
SYZ 会审核需求，并准备以生产为导向的报价、材料建议以及打样或批量生产路径。
单一对接人会从规格确认一直跟进到制造、检验、包装、发运和售后支持。
选择 Heim Joint 制造商时，采购商需要稳定的加工质量、清晰的规格审核、及时的报价支持和可靠的生产跟进。SYZ Machine 可以为标准和定制供应满足这些要求。
超过 25 年的悬挂部件制造经验，为产品选型和定制组件开发提供支持。
可以按项目安排专属检验标准，检查尺寸、材料、表面处理、包装和客户要求。
订单进度和发运沟通帮助批发采购商按计划安排自身运营和库存。
专业客服团队在询价、打样、生产和售后环节提供及时、个性化的支持。
关于从 SYZ Machine 采购 Heim Joint、Rod End、Rose Joint、附件和定制连杆套件的核心问题解答。
Heim Joint 是带球面轴承的可摆动 Rod End，允许转向、悬挂、连杆或运动控制总成产生角向错位和旋转运动。采购商也会将其称为 Rod End、Rose Joint 或球面 Rod End。
这些名称通常指同一类球面可摆动连杆关节。但准确报价仍取决于壳体结构、螺纹、孔径、材料、衬层或 Race、错位要求、表面处理和应用环境。
SYZ Machine 可以提供 10-32、1/4、5/16、3/8、7/16、1/2、5/8、3/4、7/8、1、1-1/4、1-3/4、2 英寸以及定制英制尺寸。
公制 Rod End 轴承选项包括 M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M30、M36、M42、M48；在工装和生产条件允许时，也可开发定制尺寸。M10 Heim Joint 需要确认螺距、旋向、孔径和安装宽度。
可以。公头和母头壳体都可以指定右旋或左旋螺纹；英制项目也可以讨论 UNC 和 UNF 螺纹标准。
铬钼钢适用于高负荷和抗冲击应用；碳钢是具备成本优势的通用选项；铝适合轻量化赛车系统；不锈钢适合易腐蚀环境；对于追求高强度重量比的项目，也可以讨论钛材。
可以。PTFE / Teflon 衬层结构可用于平顺摆动、减少维护和提升耐磨性；也可提供尼龙 Race、不锈钢 Race、合金钢 Race 以及金属对金属选项。
当连杆需要超过标准壳体与球体组合允许的摆动范围时，应使用高错位结构或匹配的错位垫片。生产前请提供所需运动角度和安装宽度。
可以。SYZ 可以提供完整套件，包括 Rod End、锁紧螺母、垫片、管接头、焊接衬套、防尘套、连杆调节件、Swedge 管材、半径杆以及客户要求的包装。
SYZ Machine 支持越野车、UTV、ATV、汽车和赛车连杆、工业自动化、船舶转向或节气门连杆、农业机械、重载设备、机器人、健身器材、园艺设备和食品包装应用。
可以。我们可以根据图纸、样品、OE 参考件、目标尺寸、材料要求、表面处理要求、包装需求或应用数据开展定制。
SYZ Machine 支持低 MOQ 沟通、免费报价、样品支持、目录 / 规格表请求和快速技术响应。具体样品及 MOQ 条件取决于产品是库存件、半标准件还是定制件。
请发送螺纹尺寸和旋向、孔径、壳体结构、材料、表面处理、衬层或 Race 偏好、所需错位角、安装宽度、应用、目标数量，以及图纸、样品照片或现有零件参考信息。
直接联系 SYZ 工程与 B2B 销售团队。请提供规格、目标数量、图纸或样品照片，以便更快审核。
