我们为 4-Link 构建、越野车辆和售后市场项目制造定制攀岩越野悬挂与制造零部件。请发送图纸、样品或构建规格，我们可以根据底盘和目标几何结构评估 4130 铬钼钢管、Heim Joint、高错位垫片、管接头、Jam Nut、限位带和 CNC 加工连杆支架。

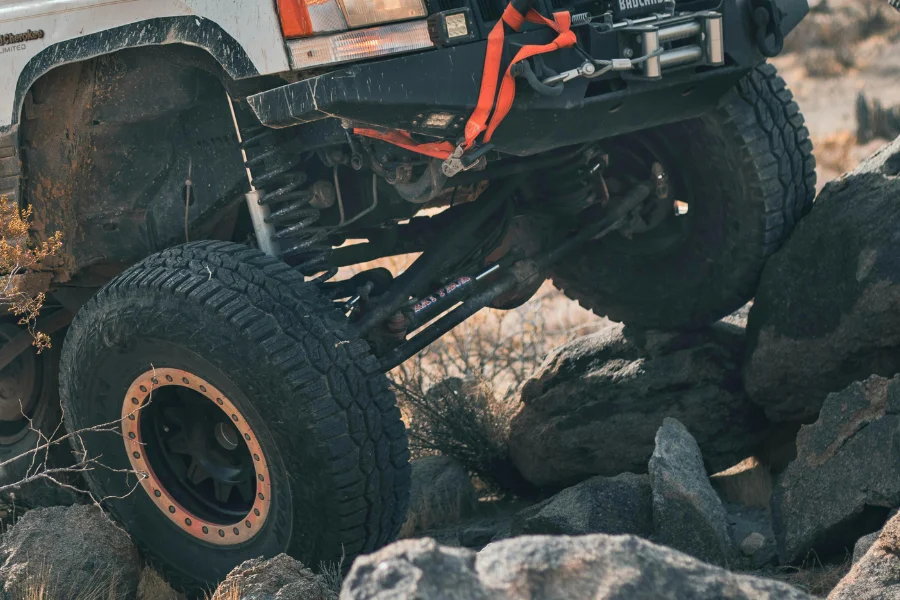

攀岩越野的原则很简单：尽可能让四个轮胎都保持接地，因为任何一个轮胎离地都会损失抓地力。复杂地形让这件事变得困难：右前轮撞上两英尺高的岩石时需要大幅压缩，而左前轮则要向下伸展，直到找到可以抓住的地面。
实心车桥是基础。 可以把它理解成连接左右车轮的刚性杠铃：左轮被岩石顶起时，杠杆作用会自然地把右轮压向地面。
三角 4-Link 负责控制车桥位置。 在许多攀岩越野布局中，三角上连杆通过几何结构控制车桥横向移动，而不是依赖 Panhard 杆。这样可以在受载时保持车桥位置，同时更充分地利用悬挂行程。
关节与垫片决定最终可用的摆动范围。 橡胶衬套在大角度下可能卡滞或撕裂。尺寸合适的 Heim Joint 可以实现多个方向的转动，高错位垫片则可根据关节尺寸、孔径和安装宽度支持 60° 以上的布局。
技术参考： 我们的 攀岩越野构建指南 按悬挂、转向、传动系统、防护和车轮的顺序梳理构建过程。 三角 4-Link 指南 解释三角 4-Link 的布局；Wrangler 3-Link、4-Link 或 5-Link 文章可以帮助你比较不同连杆数量的方案。
大多数询盘来自围绕非承载式底盘、低速分动箱、实心车桥、成熟售后几何结构和适中车重进行改装的制造商。这些示例有助于我们更快确认悬挂组合、关节尺寸和支架要求。
这是连杆改装和替换五金的常见平台。非承载式结构、实心车桥、短轴距选项和成熟的售后几何结构，使关节、垫片和连杆五金的报价更加直接。

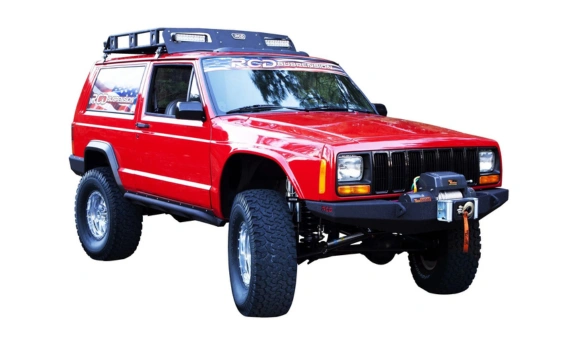

常用于重视安装空间的轻量定制项目。较低车重、更少的电子系统和较高的改装自由度，使 XJ 与老款 Jeep 适合 4-Link 五金、定制车桥和长行程悬挂零部件。
坚固的车架和传动系统适合低速高负载越野。我们会围绕车重、车桥选择、连杆长度和转向布局报价，而不是假定一个通用套件。
轻量平台在轮胎尺寸、车桥更换和目标行程明确时可以使用较小的零部件组合。短轴距和低质量会降低负载，但关节尺寸仍需根据最终构建确认。
较窄轮距、适中的轴距和成熟的车桥替换方案使其常见于攀岩项目。对于 IFS 改实心车桥项目，请在报价前发送支架间距和连杆布局。
当车桥、轮胎尺寸和悬挂行程明确时，紧凑型卡车车架和老款 Bronco 布局可以支持连杆与转向升级。我们根据底盘测量数据报价，而不是只根据车型名称判断。
通常不是重度攀岩制造的首选。承载式车身、独立悬挂和电子辅助系统常常限制行程与安装自由度，因此这类询盘需要更多测量数据。
这类平台通常围绕高速稳定性和悬挂性能设计。改用于攀岩时零部件组合会明显变化，因此我们会根据悬挂布局、转向几何和目标地形报价。
如需更深入的平台比较，请阅读 哪些车型真正适合攀岩越野构建。报价时最有用的信息包括底盘、车桥类型、轮胎尺寸、目标行程和现有支架尺寸。
可以把这份清单作为双三角 4-Link 后桥的报价检查表。它将我们厂内制造的目录产品与构建规划中的项目分开，帮助你按真实的零部件组合询价，而不是只提出一个笼统的套件需求。
| 数量 | 零部件 | 作用 | 我们可以制造 |
|---|---|---|---|
| 4× | DOM 铬钼钢管 | 连杆系统的骨架，按要求切割长度并匹配管接头尺寸 | Yes 4130，按长度切割 |
| 8× | Heim Joints | 原厂橡胶衬套在极限角度下会卡滞或撕裂；Heim Joint 可在多个方向自由转动 | Yes 3/8″–1.75″ |
| 16× | 高错位垫片 | 合适的垫片可以增加可用摆角，并在悬挂达到最大 articulation 时减少金属之间的卡滞 | Yes stock & custom |
| 8× | Jam Nuts | 锁定调节位置 —— 没有 Jam Nut，攀岩振动会使连杆松动并破坏几何关系 | Yes |
| 8× | Tube Adapters | 连接空心管材与精密关节的桥梁：一端焊接，另一端加工螺纹 | Yes LH & RH |
| 1× | 下连杆车架 / 横梁安装座 | 将下连杆安装到车架或横梁，同时保持离地间隙和连杆间距 | 根据图纸 —— CNC 制造 |
| 1× | 车桥侧下连杆安装座 | 焊接到车桥管或桁架上，按要求的安装宽度和角度定位下连杆 | 根据图纸 —— CNC 制造 |
| 1× | 上连杆桁架 / 横梁安装座 | 在车桥桁架或横梁上提供上连杆连接点，以实现三角连杆几何结构 | 根据图纸 —— CNC 制造 |
| 2× | 车架侧上连杆安装座 | 设定上连杆在车架侧的连接点；多孔设计可用于调节防下蹲率和滚心 | 根据图纸 —— CNC 制造 |

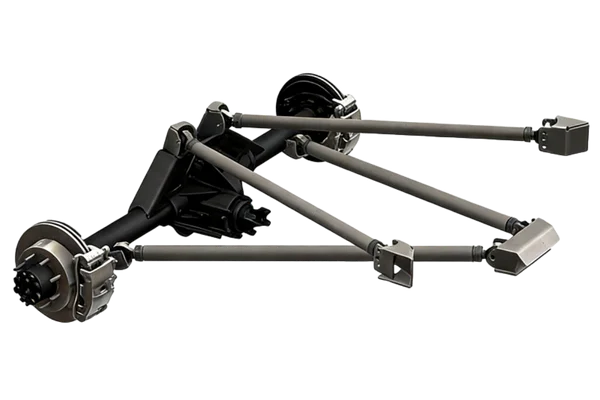

上、下连杆都采用三角布局，将车桥横向位置锁定在结构几何中。上面的清单就是围绕这种常见后桥布局整理的。

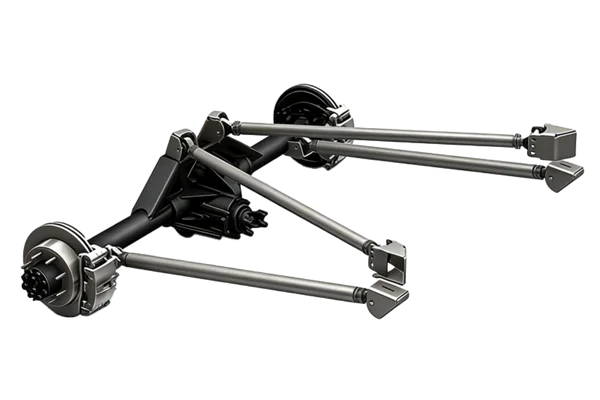

发动机、油底壳和传动轴间隙通常要求前桥采用单三角布局：下连杆与车架平行，上连杆保持三角布置。 Remove 齐平安装下支架和 20° 车桥连杆安装座组合； add 2 个外侧车架连杆安装座，以及 1 对垂直角度为 0° 的车桥连杆安装座。
关于安装座与支架： 4-Link 通常需要车架侧和车桥侧连杆安装座，并根据布局配置上连杆桁架或横梁安装座。我们可以按图纸制造这些零件， CNC machining。请发送带参考尺寸的图纸、样品或照片。多孔车架安装座可以支持防下蹲率调节； 防下蹲率到底是什么 解释这种调节背后的几何关系。
对于可调连杆，请在询价阶段确认左旋与右旋螺纹，使成品总成可以作为 turnbuckle 调节。
对于 8 个关节的连杆系统，订单可以这样拆分：

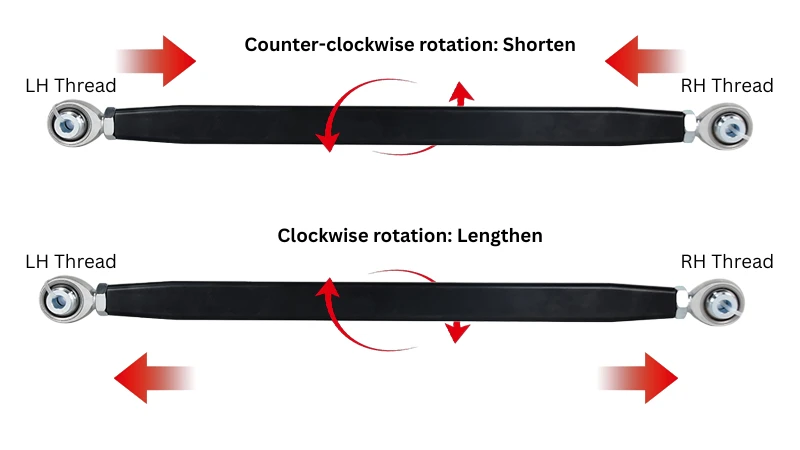

一端右旋、另一端左旋后，连杆就可以作为 turnbuckle 使用。旋转管体可以同时收回或伸出两端关节，从而在调校时控制连杆长度。
这样可以在不拆下连杆的情况下调节主销角、主销后倾角和轴距。如果两端使用相同旋向的螺纹，调节通常需要拆卸。 工程师 RH 与 LH 螺纹指南 covers the detail.
同样的原理也可以解决主销角问题： 当悬挂下垂到传动轴与差速器之间的角度可能损伤万向节时，旋转上连杆使其伸长，可以将车桥上部向后推并旋转桥壳，让主销指向分动箱。在 turnbuckle 连杆系统上，这只需几分钟；固定式连杆则需要进车间处理。
覆盖管材、关节、五金和制造的 9 个产品系列。全部由我们自有的 35,000 平方英尺车间加工或准备，因此可以用一份运输计划和一套文件为整套零部件报价。

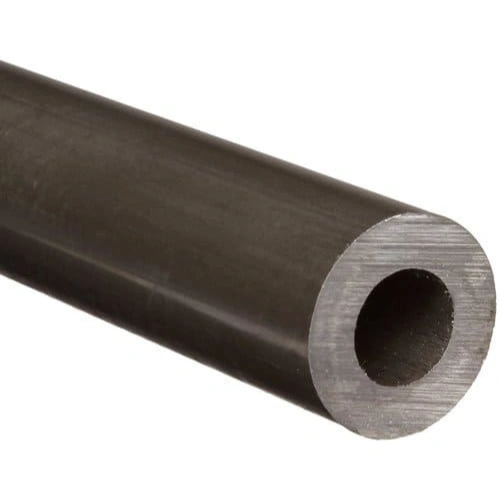

用于连杆总成的 4130 铬钼钢管，可按长度切割并支持特殊尺寸。请根据管接头、关节尺寸、车辆重量和用途匹配管材外径与壁厚，并发送外径、壁厚、成品长度和数量以便报价。

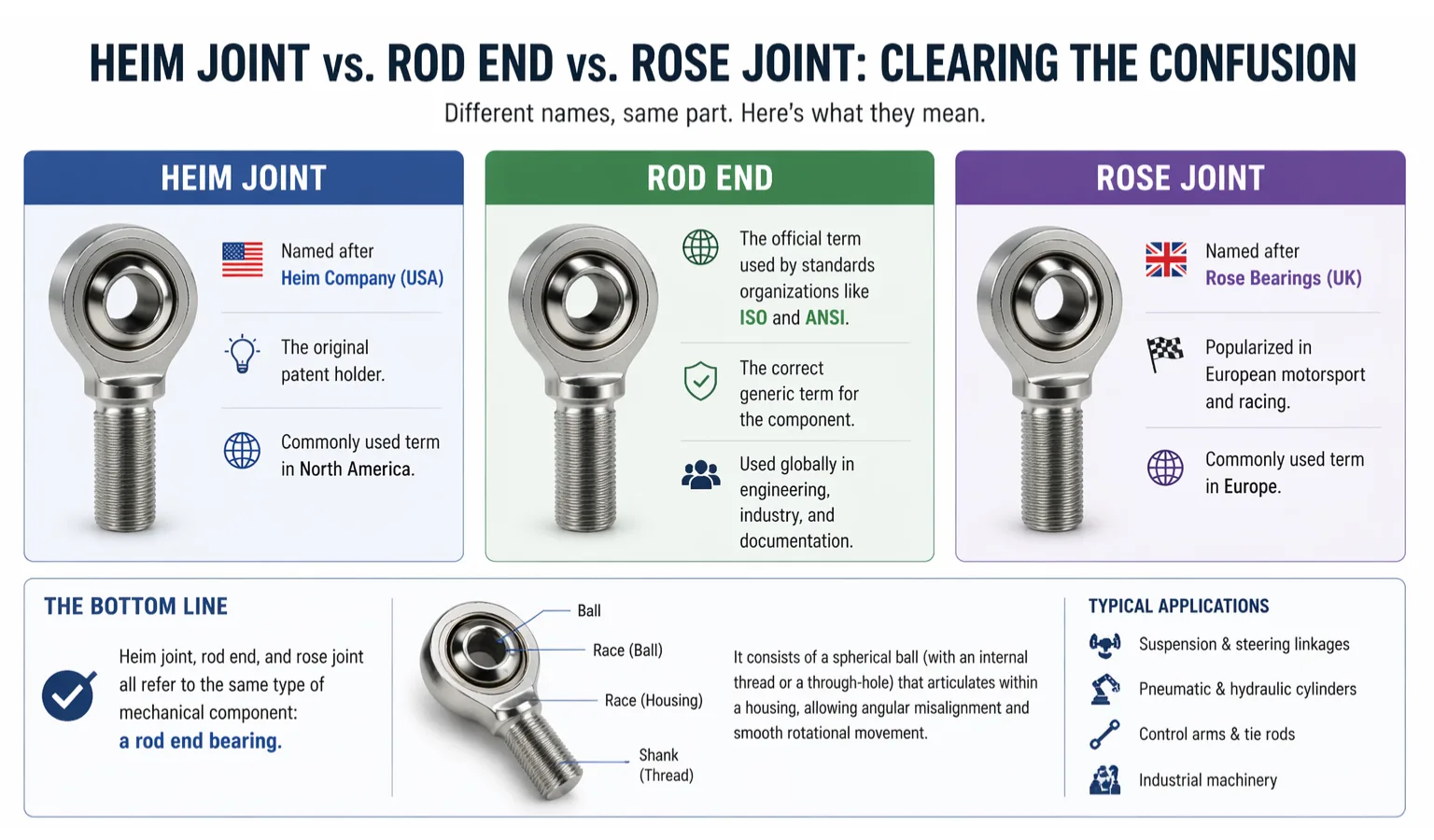

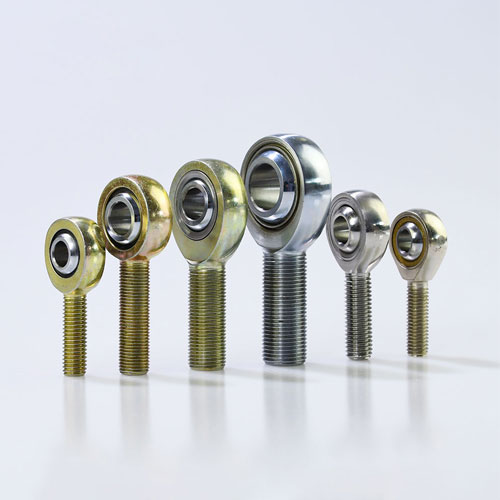

热处理 4130 铬钼钢壳体配 52100 轴承钢球体，采用硬铬处理，并配置 PTFE 衬层以实现自润滑和更长寿命。1.25″、1.5″ 和 1.75″ 系列可承受 4-Link 与 Monster Truck 负载；零部件组合可包含 Rod End 垫片、管接头和 Jam Nut。 为什么衬层与壳体同样重要.

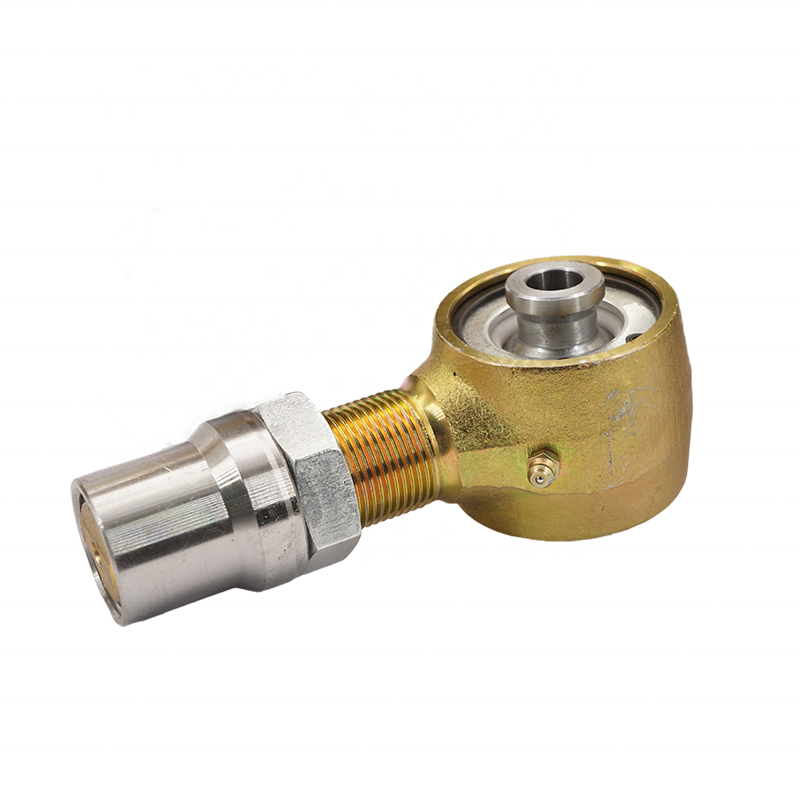

锻造 4130 铬钼钢壳体配 52100 轴承钢，镀锌并支持重建而不是整体更换，这正适合长期处于泥水环境中的控制臂。包含管接头和 Jam Nut。对于可重建控制臂项目，可维护结构有助于降低相较于不可重建关节的更换频率。

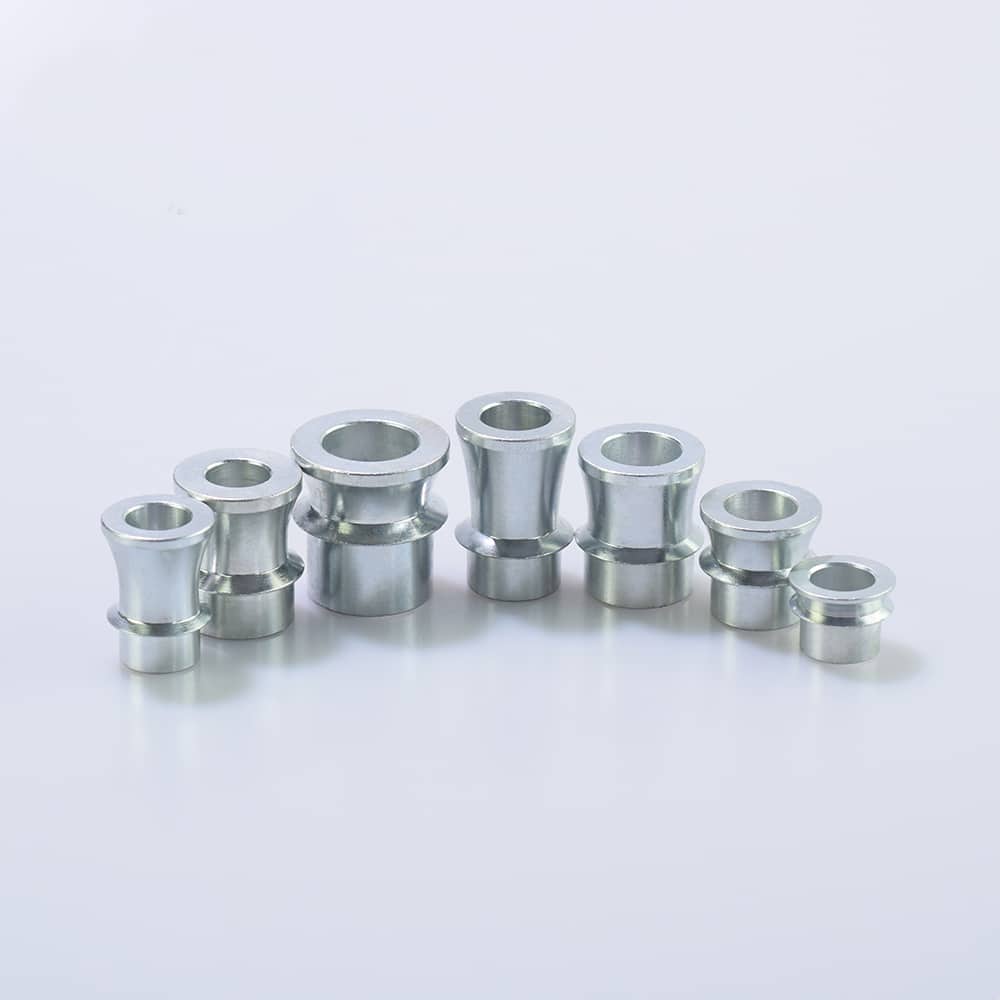

它可以将关节的额定角度转化为总成中的可用角度，在合适的关节和安装组合下支持 60° 以上布局，同时帮助连杆在最大下垂时避免金属接触。303/304 不锈钢是攀岩越野级选择，硬度足够且不会生锈，垫片在泥水中也不易与球体卡死。提供锥形垫片和错位垫圈的库存与定制尺寸。 为什么错位角决定关节在哪里卡滞.

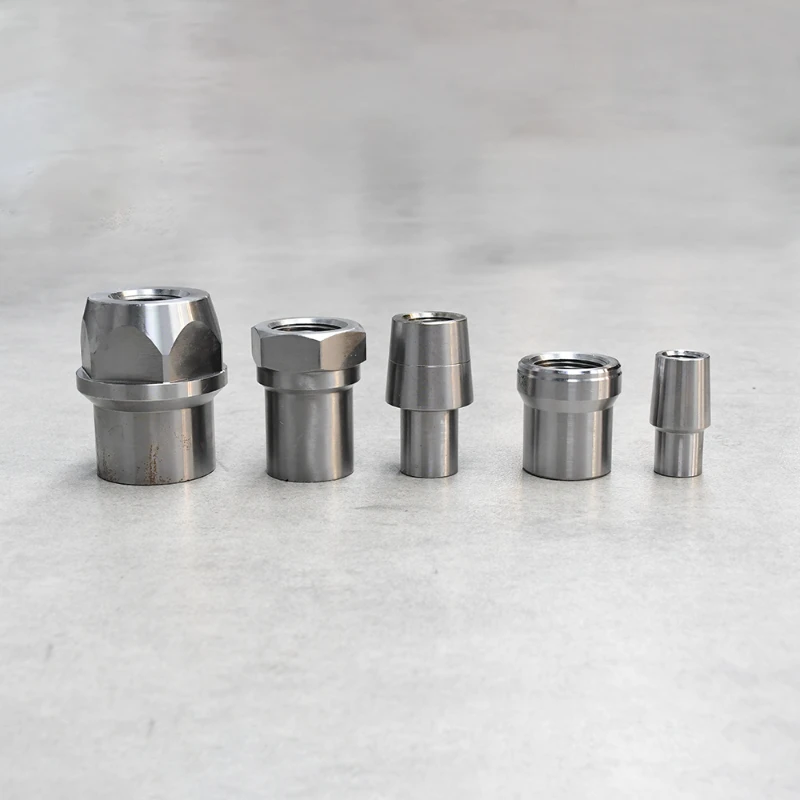

提供圆形、六角和厚壁规格的焊接管接头，以 4130 铬钼钢为主要规格，也可选普通钢。让接头材料和尺寸匹配连杆管材，使高负载连杆总成保持一致。 Bung 调节螺母如何工作.
适用于 Rod End 和管接头的右旋、左旋 Jam Nut，钢制规格从 10-32 至 1 1/4-12，并可提供公制尺寸。左旋版本可通过开槽或黄锌颜色进行装配识别。

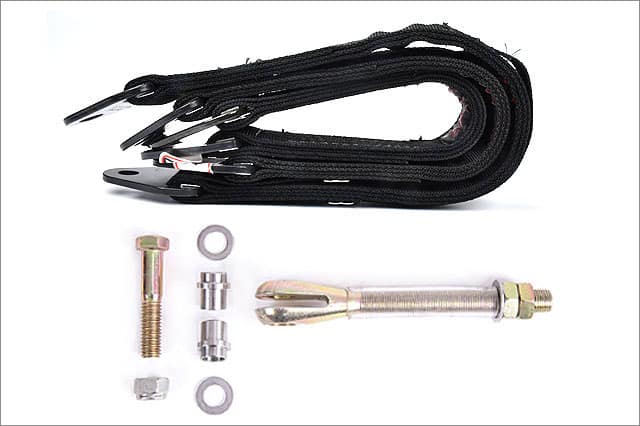

限位带通常比减震器最大伸长长度略短，使其在悬挂达到最大下垂前先承受载荷，从而保护减震器、刹车管路和 Heim Joint。4130 铬钼钢端片热处理至 HRC35–38，减少孔位变形，并可使用不锈钢护片分散载荷、降低摩擦。

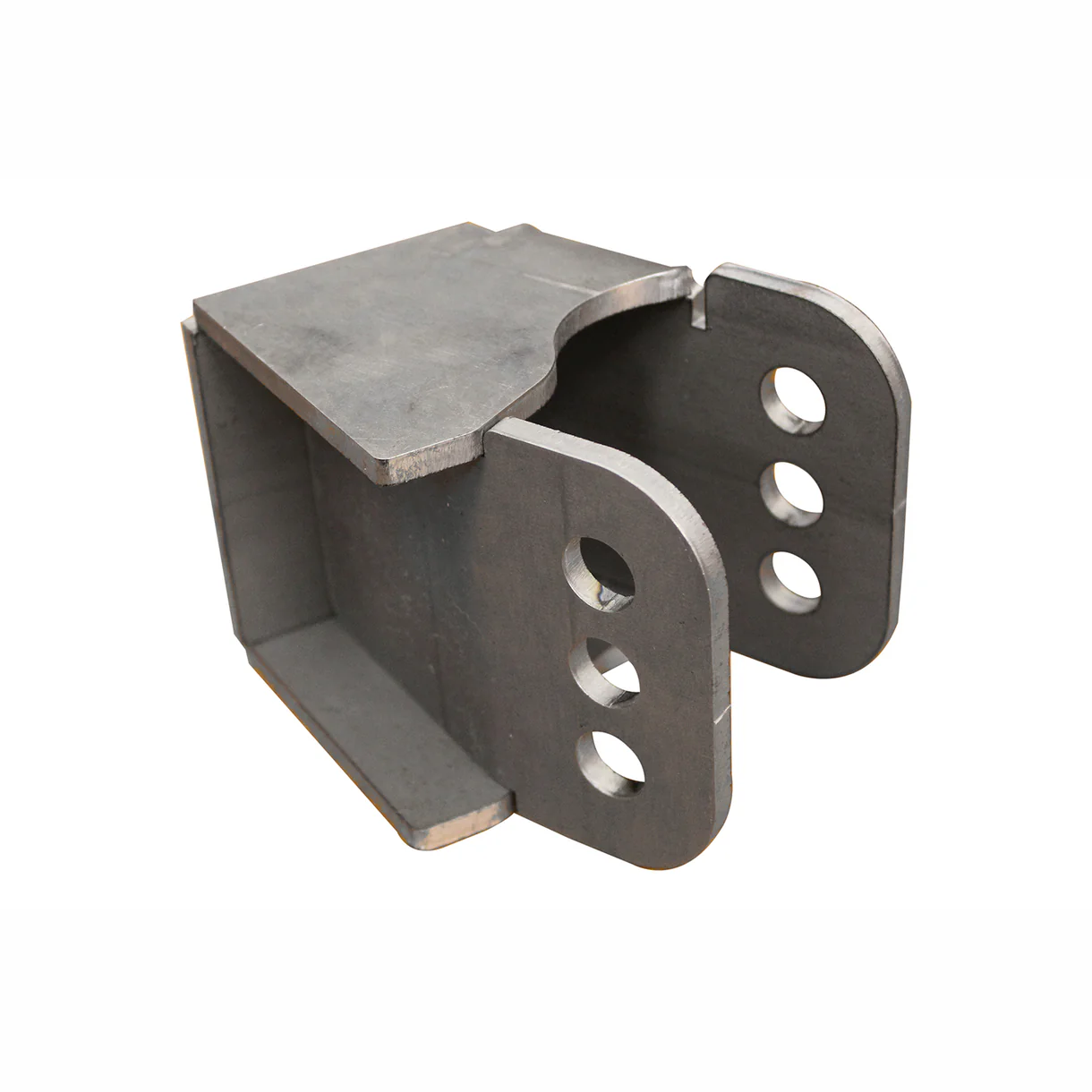

车架侧连杆安装座、车桥侧连杆安装座、上连杆桁架或横梁安装座以及定制悬挂连接片，均按你的图纸加工，而不是从目录中套用。可调与固定式 控制臂和 Flex Arm 属于成熟的产品系列；支架则需要按图纸制造。请发送图纸、样品或带测量参考的照片。
攀岩越野构建会组合 4-Link 悬挂零件、行程限制五金、转向节零部件和转向支撑。这张表将各零件的作用分开，避免材料说明让人误以为每个 4-Link 布局都必须使用所有零件。
对于连杆管材、管接头和许多悬挂安装座，正确指定的 4130 铬钼钢兼具较高屈服强度和良好焊接性，因此常被优先采用。攀岩车辆落在岩石上并以不利角度加载连杆时，它有助于悬挂组合在反复冲击下保持几何关系。
材料逻辑需要贯穿整个总成：管材、焊接接头、关节、垫片、Jam Nut 和安装座应一起确认，而不是孤立选择。
| 零部件 | 在构建中的作用 | 材料标准 | Why |
|---|---|---|---|
| 4130 Link Tubing | 4-Link 核心零件 | 4130 Chromoly，按长度切割；可按要求提供 4140 / 4340 | 构成连杆主体，必须匹配管接头尺寸和焊接规格 |
| Tube Adapters | 4-Link 核心零件 | 4130 Chromoly，可选普通钢 | 焊接到管材内部并承载螺纹关节；材料应与管材一并指定 |
| Heim Joint / Rod End | 4-Link 核心零件 | Heat-treated 4130 chromoly housing + 52100 bearing steel ball + PTFE liner | 提供悬挂转动点；壳体强度、球体硬度和衬层质量都会影响使用寿命 |
| Johnny Joints | 4-Link / 控制臂选项 | 锻造 4130 铬钼钢壳体 + 52100 轴承钢，镀锌 | 适用于重视可维护性的控制臂和连杆项目的可重建关节选项 |
| 高错位垫片 | 4-Link 核心零件 | 303 / 304 不锈钢，也可按要求提供碳钢或铬钼钢 | 增加关节可用摆角，并帮助避免最大 articulation 时的金属接触 |
| Jam Nuts | 4-Link 核心零件 | 镀锌碳钢；可选铝合金 | 锁定螺纹调节位置，并帮助识别左旋 / 右旋总成 |
| 连杆安装座与支架 | 安装与制造 | 钢、铬钼钢或客户指定的板材 | 车架侧、车桥侧以及桁架 / 横梁安装座均可按图纸或样品制造 |
| Limit Strap Tabs | 行程限制 | 4130 chromoly, HRC35–38 | 它不是 4-Link 几何本体零件，但可保护减震器、刹车管路和关节免于过度伸展 |

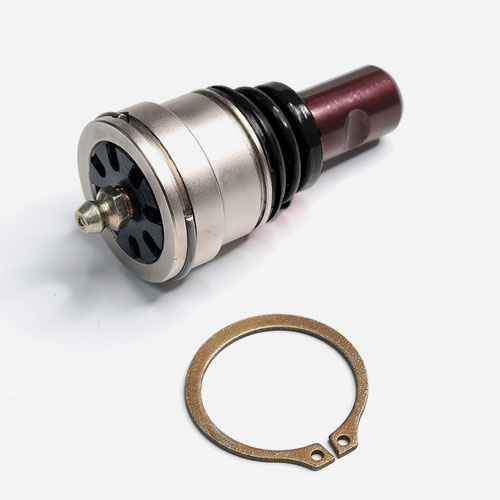

| Ball Joints | 转向节 / 悬挂支撑 | 4130 铬钼钢，可升级到 4340 或 300M | 适用于更完整的攀岩越野悬挂方案，尤其适合轮胎尺寸和扭矩增加的项目 |
| High Steer Arms | 可选转向支撑 | 6061-T6 / 7075-T6 Billet 或按要求提供钢制版本 | 4-Link 悬挂并非必需，但在实心车桥攀岩越野转向几何项目中经常一并报价 |
材料清单无法解决的一件事： 几何关系。长行程悬挂下垂时，固定长度 Drag Link 可能在悬挂运动中带动轮胎转向，产生 Bump Steer。应通过几何设计和可调端部修正： 如何避免 Bump Steer and our bump steer kits 介绍修正方法。建议与 如何预防越野车辆翻车.
攀岩越野零部件项目依赖于整套总成中每个零件的一致材料、螺纹旋向、孔径配合、垫片几何和文件记录。
管材、关节、垫片、管接头、Jam Nut、限位带和定制支架都在同一座 35,000 平方英尺工厂内加工或准备，厂内有 19 台 CNC 设备和 12 台车床。整套零部件可以由一个联系人和一套文件统一报价，不必在多个供应商之间协调。
关节、Jam Nut 和管接头系列均可提供左旋与右旋螺纹，因此可以订购 turnbuckle 式可调系统，避免交付后才发现每次调节都必须拆下连杆。
可提供 4130 铬钼钢壳体、52100 轴承钢球、303/304 不锈钢垫片和热处理限位带端片。生产和审核文件可按要求提供材质证明、硬度报告和尺寸记录。
非标准孔径、螺距、柄长、支架几何和错位垫片都是这里的常规工作。请发送图纸、样品或失效零件，原型通常可在量产前 4–6 周准备完成。
MOQ 从 50 件或 500 美元起，具体按产品系列灵活确认。开发项目可在量产前讨论样品或小批量试单。
直接制造团队拥有 26 年车辆零部件生产经验，通过 ISO 9001 认证并获得 SGS 验证。技术问题可以直接交由负责加工和检验的团队审核。
制造商、经销商和售后市场品牌通常会在发送图纸或样品前确认的商业信息。
我们的常规 MOQ 为 50 件或 500 美元订单金额起，不同产品线会有所调整，部分目录产品可以从单件起订。请告诉我们产品系列和目标数量，我们会给出该项目的具体 MOQ。
常用付款安排为 30% 订金、出货前支付 70% 尾款，可通过电汇或 PayPal 支付。建立稳定订单记录后，长期合作伙伴可进一步讨论灵活条款。
可提供样品，让你在量产前于实际构建中确认螺纹配合、孔径和错位角。定制开发的样品费用可以协商，通常在量产订单确认后返还。
孔径、螺距、柄长、球体宽度、垫片几何、材料和表面处理均可按你的要求指定；品牌项目还可做 Logo、零件号和批次码的激光雕刻或冲压。
执行来料检验、生产过程控制和包装前最终检验，并可在厂内进行拉脱测试。根据要求提供材质证明、硬度报告和尺寸记录。
我们向 20 多个国家发货，并自行处理出口文件。零部件组合可采用中性、品牌化或零售包装，适合以你自己的品牌销售。
认证与审核： 我们的工厂通过 ISO 9001 认证，并可提供 SGS 验证和 RoHS 合规选项。对于底盘和悬挂零件，相关文件可以随报价或生产文件准备，而不是事后补充。
发送以下信息，我们会为你的攀岩越野悬挂或制造项目返回针对构建的零部件报价。
请发送车型平台、连杆布局和已知尺寸。如果暂时没有完整尺寸，也可以发送管材外径与壁厚、支架间距和目标行程，这些信息足以帮助我们确认关节与垫片。
我们会按完整零部件清单回复，包括关节、垫片、管接头和 Jam Nut；需要时区分左旋与右旋，并根据目标负载列出材料和表面处理选项。
支持样品确认、三阶段检验生产、品牌包装和出口文件。无论售前还是售后，同一工程与销售团队都会持续跟进项目。
发送你的连杆布局，获取针对具体构建的 4-Link 零部件报价。
制造商、经销商和售后市场品牌在订购攀岩越野悬挂零部件前最常提出的问题。
双三角后桥通常需要 4 根 DOM 铬钼钢管、8 个 Heim Joint、16 个高错位垫片、8 个 Jam Nut、8 个管接头、下三角支架、车桥连接支架、桁架连接支架和车架侧上连杆支架。前桥单三角布局的零件数量和安装位置会不同，应根据图纸或尺寸确认。
这样可以把每根连杆做成 turnbuckle。两端分别采用右旋和左旋螺纹，旋转管体即可同时调节两个关节，从而在不拆下连杆的情况下调整连杆长度、主销角和后倾角。
尺寸取决于车辆重量、动力、轮胎直径、连杆长度和安装宽度。我们的范围从 3/8 英寸到 1.75 英寸，1.25、1.5 和 1.75 英寸系列常用于重型攀岩和极限越野连杆。
多数攀岩连杆系统需要。高错位垫片可增加有效摆角并减少全悬挂行程时的金属接触，具体可支持的 60° 以上角度取决于关节尺寸、孔径和安装宽度。
可以。车架侧、车桥侧、上连杆桁架或横梁支架以及相关悬挂连接片，都可以根据图纸、样品或带尺寸参考的照片进行 CNC 制造。
为了让焊接总成的材料和强度保持一致。把普通钢接头焊入 4130 DOM 管材可能形成高负载连杆中的薄弱点，因此通常会将管接头材料与管材一起确认。
限位带通常比减震器最大伸长长度略短，使限位带先于悬挂达到最大下垂而承受载荷，从而保护减震器、刹车管路和关节。我们可提供 8 到 44 英寸、每 2 英寸一个规格的方案。
常规 MOQ 为 50 件或 500 美元订单金额起，部分目录产品可以支持样品或单件订单，以便先验证设计。定制样品费用会根据开发工作量确认。
可以。OEM 和售后市场项目可评估激光雕刻或冲压 Logo、零件号和批次码，并可提供中性、品牌化或零售包装。
请发送底盘、车桥、连杆布局、目标数量以及图纸或样品照片。我们的团队会审核攀岩越野悬挂零件需求，并返回针对具体构建的报价。
