半径杆是如何制造的？

半径杆以 60 英里/小时的速度折断。不是因为驾驶员推得太用力，而是因为壁厚是为了展示而设计的，而不是为了负载而设计的。此类故障通常在材料等级、管材生产方法、轴承座公差和焊接技术的决策中就开始出现。制造过程不是背景细节。它定义了该部分。

以下是半径杆的制造过程，从原材料到成品部件，以及这些步骤对实际应用中的性能和耐用性意味着什么。

从哪里开始：材料选择

材料的选择为接下来的一切设定了上限。三种主要选择主导着市场：铬钼钢、DOM 钢和铝合金。每个人都有明确的目的。在应用中使用错误的产品仍然是悬架制造中最常见、也是最昂贵的错误之一。

铬钼钢 (SAE 4130/4140) 是高性能和竞赛应用的标准选择。铬钼合金元素使其在正火条件下的抗拉强度在 95,000–110,000 psi 范围内，明显高于低碳钢，并且在重复定向载荷下具有很强的抗疲劳性。在悬挂部件中，抗疲劳性比峰值抗拉强度更重要，在悬挂部件中，杆每次弯曲和反弹数千次。

DOM 钢（心轴拉拔） 经常被误解。 DOM 不是一种材质。这是一个过程。基材可以是低碳钢、铬钼钢或 SAE 1020/1026。 DOM 描述的是管材的成型过程：将焊接毛坯退火并在锥形心轴上拉拔，从而闭合焊缝，对金属进行冷加工，并生产出尺寸公差比标准 ERW 更严格的管材。对于半径杆生产，这意味着更一致的壁厚和更好的同心度，这在加工轴承座时都很重要。

铝合金，主要是 6061-T6 和 7075-T6，解决一个特定问题：非簧载重量。与相同几何形状的铬合金同等产品相比，一对铝制半径杆可减轻大约 1.5 磅的重量。在高速沙漠和预运行应用中，悬架响应能力比极限负载能力更重要，重量减轻具有可衡量的影响。权衡是强度。 6061-T6 的最高抗拉强度约为 45,000 psi（屈服强度约为 40,000 psi），甚至 7075-T6 的抗拉强度约为 83,000 psi（屈服强度约为 73,000 psi），也达不到铬钼钢峰值负载应用的要求。屈服强度是材料永久变形而不是弹回的点，对于悬架部件来说是更有用的数字。铝棒也是通过坯料加工而不是管材加工，这完全改变了制造过程。

管材是如何生产的

对于钢半径杆，管子在到达机械车间之前要经过两条不同的生产路径。

ERW（电阻焊） 从扁钢带开始，将其卷成管型材，并使用高频电流沿接缝焊接。不添加填充金属。电流产生的热量和压力将边缘熔合在一起。 ERW 具有成本效益，并且可以为标准应用产生一致的结果，但焊缝仍然是一个结构变量。在压力较低的应用中，这可能并不重要。在竞争或高负载构建中，确实如此。

DOM生产 以ERW管为起点。焊接管经过退火使其软化，然后在心轴上拉伸，迫使管符合更严格的尺寸公差。这种冷加工工艺可以封闭焊缝中的任何空隙，通过加工硬化稍微增加硬度，并生产出圆周壁厚更均匀的管子。特别是对于半径杆的生产，DOM 管为机械师提供了更好的起点，特别是对于随后的轴承座加工。

实际差异体现在质量控制上。 DOM 管可以保持比标准 ERW 更严格的直径公差，当下游加工操作依赖于一致的库存尺寸时，这一点很重要。

CNC 加工：公差变得至关重要

管子的好坏取决于接下来发生的事情。半径杆上的加工操作（主要是轴承套孔和螺纹部分）决定了杆端是否正确定位、正确预紧以及在负载下保持不变。

轴承座是精度最重要的地方。对于压配合外圈，孔径公差通常保持在 +0.000/-0.0005 英寸。负侧为千分之二英寸，正侧没有公差。即使尺寸稍大的孔也可以使外圈在负载下在凹槽中旋转。这种故障模式发展缓慢，然后以糟糕的方式结束。轴承离轴运行，磨损不对称，最终以一种看似随机但在加工阶段内置的方式失效。

线程操作遵循相同的逻辑。接收杆端的螺纹的螺距和直径决定了杆端在扭转和压缩载荷下的表现。不一致的螺纹会在螺纹根部产生应力集中，而这正是可调长度杆中疲劳裂纹产生的地方。

对于铝坯棒来说，加工工艺更为广泛。整个杆体由实心坯料车削而成，这需要更多的设置时间和切削道次，但完全消除了焊接变量。铝的加工速度比钢快，但需要仔细管理冷却液，以避免切削刀具上出现积屑瘤，这表现为表面光洁度下降，从而影响尺寸精度。

材料	数控加工	典型孔径公差	加工速度	主要风险
铬钼钢管	内孔+螺纹	+0.000/-0.0005″	标准	焊缝不一致
DOM管	内孔+螺纹	+0.000/-0.0005″	标准	无显着性
6061-T6钢坯	全车削	+0.000/-0.0005″	快点	刀具积屑瘤边缘
7075-T6钢坯	全车削	+0.000/-0.0005″	快点	更高的模具成本

焊接和装配

对于管基棒，焊接是将机加工端连接到管体的步骤。在这种规模下，TIG 和 MIG 之间的选择会产生实际影响。

氩弧焊 （钨极气体保护焊）使用非自耗钨电极和单独送入的填充焊丝，使焊工能够精确控制热量输入。对于悬架连杆等安全关键部件，TIG 是赛车运动和高性能生产的首选方法。较慢的工艺可以更好地管理热影响区，即焊缝周围的区域，其中母材的性能因热循环而改变。特别是在铬合金中，过大的热影响区会在错误的位置降低材料的韧性。

熔化极气体保护焊 （气体金属极电弧焊）连续送入自耗电极丝，这使其更快、更适合大批量生产。在较厚壁管上，MIG 可实现良好的熔深，但与 TIG 相比，其热输入较高且控制精度较低，使其不太适合薄壁铬钼钢应用。

轴承端部安装在焊接之后进行。球形杆端（允许悬架铰接的Heim Joint）被压入机加工的凹槽中，以达到指定的过盈配合。标准轴承孔直径为 5/8″、3/4″ 或 7/8″，具体取决于应用的负载要求。 “顶帽”式间隔衬套焊接到安装座而不是杆上，增加了轴承表面积并大大加强了安装点。这种细节将精心设计的组件与商品零件区分开来。

对于可调节长度的杆，左/右旋螺纹系统是提高制造精度的地方。杆体一端接受右旋螺纹，另一端接受左旋螺纹。旋转管体可延长或缩短组件。如果螺纹切削不一致，调整增量就会变得不可靠，从而无法达到后倾角校正等几何关键型应用的目的。

质量控制和测试

成品半径杆在进入市场之前要经过几个验证步骤。具体细节因制造商而异，但相关标准提供了有用的参考框架。

拉伸测试 根据 ISO 6892-1 或 ASTM E8 验证基材是否满足其规定的强度。这很重要，因为材料认证并不自动意味着交付给商店的特定批次符合数据表上的数字。机械测试弥补了这一差距。

硬度测试 使用布氏或洛氏方法确认任何经过加工后热处理的部件的热处理结果。对于 TIG 焊接的铬钼钢，热影响区周围的点硬度测试可以检测意外的软化。高负载 4130 组件通常还指定焊后热处理 (PWHT)，通常在 1,100–1,200°F 下进行应力消除或完全正火，以恢复热影响区的韧性并减少残余应力，否则残余应力将成为疲劳起始点。

无损检测 (NDT) 方法、染料渗透检测、磁粉检测或超声波方法（具体取决于材料）可在不损坏零件的情况下检测表面和表面下缺陷。在生产环境中，这通常应用于焊缝以及加工部分和管体之间的过渡区域。

尺寸检验 孔径公差和螺纹啮合通常是零件发货前的最后一步。鉴于 +0.000/-0.0005″ 孔径规格是一种需要一致的过程控制来维持的公差，因此在成品零件到达客户之前进行抽查以捕获偏差。

根据 ISO 6892-1 和 ASTM E8 协议，通常在以下设备上执行 ZwickRoell 测试系统、拉伸和硬度测试程序在整个行业中都很完善。真正的问题是特定制造商是否一致地应用它们，或者将它们视为可选开销。

当您购买时这意味着什么

产品照片中看不到制造过程。但如果你知道去哪里寻找，它就会留下线索。

重量是一个信号，尽管与大多数买家假设的方向不同。重量小于所列直径规格的铝棒要么具有比广告中更薄的壁，要么是由密度较低的材料加工而成。比相同几何形状的 DOM 等效物更轻的铬合金棒可能使用更薄的壁，这可能适合应用程序，也可能不适合。

轴承座配合是另一个线索。可以在没有正确过盈配合的情况下手动压入其凹槽的杆端，或者在安装时有明显倾斜的杆端，都反映了孔超出公差范围。这不是化妆品。

焊道一致性对于管基焊条很重要。 TIG 焊缝具有典型的堆叠外观。 MIG 焊缝看起来更光滑、更均匀，但热量输入更高。两者都不是自动更好的，但是无论采用哪种方法，轮廓不一致或显示出孔隙（小表面凹坑）的焊缝都值得质疑。

可调节杆的可调节性应该是经过深思熟虑的，在整个调节范围内具有一致的阻力，并且在螺纹接合点处没有束缚。装订表明装配中螺纹形状不一致或未对准。

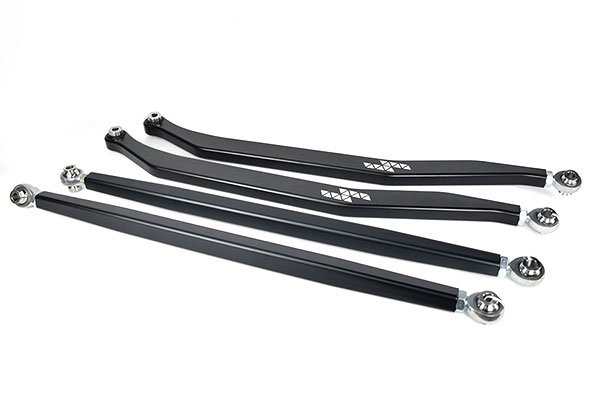

SYZ机器生产 铬钼钢和铝制半径杆 多种孔径尺寸的变体，数控加工的轴承座符合压配轴承安装的公差。制造工艺是没有出现在数据表上的规格，这就是为什么在订购之前值得了解的原因。
