弯曲半径杆是越野建筑中最容易预测的故障之一。可以预测，因为它们通常遵循相同的顺序：有人举起卡车，运行更大的轮胎，保留工厂的杆。三个月后，他们正在解决一个无法解决的对齐问题。商店重新调整车轮。问题又回来了。它们取代了杆端衬套。问题还是回来了。
很少是衬套。这是杆本身，以及在没有考虑到它的情况下做出的几何决定。
半径杆不像控制臂、避震或稳定杆连杆那样受到关注。它们通常被视为固定硬件——不要管它们，除非它们明显弯曲。但特别是在实心轴平台上，它们是主销后倾角和小齿轮角的主要控制装置之一。如果这些错误，您将面临传动系统振动和处理不一致的问题，如果不考虑连杆，几乎不可能追踪到这些问题。
接下来是实际的细分：半径杆的实际用途、如何为您的使用案例选择正确的材料、何时可调节性实际上很重要，以及大多数买家会跳过的一个组件。
半径杆的用途（以及错误时会断裂的情况）
功能很简单。半径杆控制车轮沿车辆纵轴（前后）的运动。一端安装到桥壳或轮架上；另一个安装到底盘上。当悬架行进时，杆限定了车轴所遵循的弧线。
在实心轴平台上，该弧线决定后倾角。在独立悬架设置中，半径杆的工作方式不同 – 它们抵抗纵向力而不承担相同的转向几何责任 – 但精度和制造质量仍然会影响行驶的一致性。
升力是事物开始崩溃的地方。添加悬架升力会改变半径杆相对于底盘和车轴的有效几何形状。杆的角度与设计的不同，改变了后倾角和小齿轮的角度。较高的轮胎通过改变滚动半径以及传动系统在行驶高度上的负载方式来增加这一点。
The threshold most suspension manufacturers reference is 2 inches or more of suspension lift. That’s what changes rod geometry enough to require correction.轮胎直径是次要因素，较高的轮胎会影响磨砂半径和车速表校准，但它们不会像升降机那样改变后倾角和主销角度。 The practical rule: if you’re lifting more than 2 inches, plan for adjustable rods.如果您在库存高度车辆上使用更大的轮胎，请在添加可调节性之前检查几何形状是否实际发生变化。
碰撞转向 也值得理解。在半径臂设计中，每侧有一个杆可以处理纵向和横向定位，轴在铰接时存在固有的扭矩。这会导致车轴在其行程范围内轻微偏航，这在崎岖地形上表现为不可预测的转向输入。这是四连杆装置在严肃的越野建筑中取代半径臂设计的主要原因之一，尽管半径臂更简单且更节省空间。
材料选择：铬钼钢、DOM 钢或铝坯
大多数买家都是从这里开始的。这确实是产品之间大多数有意义的差异所在。
铬钼钢 (4130/4140)
铬钼钢是赛车应用中的默认材料，并不是因为它听起来令人印象深刻，而是因为它的强度重量比实际上证明了成本的合理性。铬和钼合金元素将标准化条件下的抗拉强度提高到 95,000–110,000 psi（热处理后更高），这使得制造商可以使用比低碳钢更薄的管壁，而不会放弃负载能力。高性能半径杆管的壁厚通常为 0.120 英寸至 0.188 英寸；铬钼钢的强度优势意味着您可以朝着该范围的低端方向努力，其中低碳钢应用需要更多材料来补偿。
实际耐久性点：只要铬合金保持在屈服点以下，就不会在重复负载下疲劳。对于大多数越野应用，正确制造的铬合金杆比周围的一切都更耐用。其代价是具有中等的耐腐蚀性。在潮湿、泥泞的环境中，保持粉末涂层很重要。
DOM 钢（心轴拉拔）
DOM 最初是焊接管，然后进行退火并在心轴上拉伸，这一过程消除了焊缝，并产生比标准 ERW 管更严格的尺寸公差和更一致的表面光洁度。芯轴工艺可应用于低碳钢 (SAE 1020/1026) 或铬钼钢，具体取决于制造商的指定。
由于低碳钢 DOM 的抗拉强度低于铬合金，因此它需要更大的壁厚才能达到同等的额定载荷，通常约为 0.120 英寸或更大。精度是这里的卖点。一致的同心度和壁厚意味着成品杆在负载下的表现可预测。对于大多数越野半径杆来说，这种精度在螺纹端和轴承座而不是管本身最重要。
铝坯
铝棒更轻，通常比钢棒轻 1.5 磅，有时更轻，具体取决于棒的长度和截面尺寸。这对于总重量和非簧载重量都很重要。更少的簧下质量意味着悬架对地形变化的响应更快。当在百日草或沙漠地形上高速行驶时，这种差异会表现在操控性上。
这些限制是真实存在的，在选择铝材之前值得了解。不同合金的抗拉强度差异很大：6061-T6 的抗拉强度约为 45,000 psi (310 MPa)，而 7075-T6 的抗拉强度接近 83,000 psi (572 MPa)。不管怎样，这都远低于铬合金的范围。更重要的是，铝的疲劳寿命是有限的——即使个别载荷保持在规格范围内，它最终也会在重复的循环应力下破裂。钢铁则不然。它可以处理低于其耐力极限的无限循环。铝的较高热膨胀性还意味着在发动机附近的安装位置，预载会随着杆的加热和冷却而变化。
对于 UTV 应用、休闲攀岩和沙漠预跑，铝很有意义。对于杆可能会直接受到岩石冲击的结构，铬钼钢是更安全的选择。
快速材料参考
- 岩石爬行（高冲击）：铬钼钢
- 沙漠预运行/高速：铝坯
- 拉力赛或赛道：铬钼钢
- UTV 娱乐：铝坯（6061-T6 或 7075-T6）
轮廓形状：直形、拱形或高间隙
这个决定几乎完全是由地形决定的。

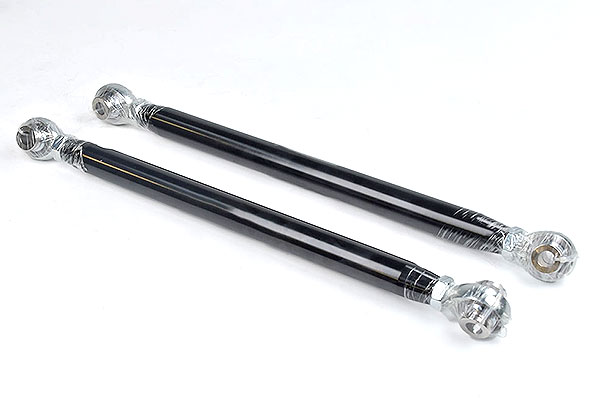

直棒
直半径杆的生产成本较低，可以在紧凑的底盘配置中干净地包装，并且适用于不考虑离地间隙的任何应用。在高速沙漠赛道上，杆的轮廓远不如材料和几何形状设置重要。对于街道使用或轻度越野，直杆是显而易见的选择。

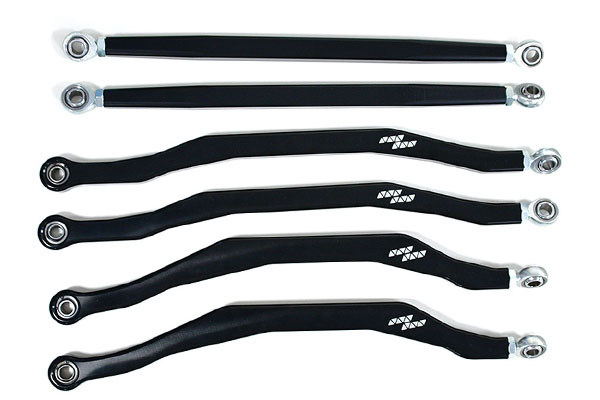

拱形和高间隙型材
当涉及岩石时，直杆是一种负担。直接撞击杆体会使它弯曲——通常没有明显的视觉变形。杆看起来完好无损，但它不再直线运动。由此产生的几何误差会导致轮胎磨损和操控不一致，如果不实际拉动杆并进行检查，则很难诊断。
高间隙设计使用拱形或弯曲轮廓将杆的功能部分移离可能的接触区域。大多数优质售后设计都会比库存增加 2 到 2.5 英寸的额外间隙。与直杆相比，负载路径的线性度稍差，但精心设计的高间隙杆可以在不影响结构的情况下处理这一问题。
对于任何在岩石地形上运行有意义的升力的构建，拱形轮廓是一个要求，而不是升级。
固定与可调：何时真正重要
固定杆更简单、更便宜，并且适合多种构建。决定因素是改装水平，而不是产品营销。
如果您的升力低于 2 英寸，并且您没有显着改变悬架几何形状，那么优质固定杆是正确的选择。可调节杆增加了更多的接头、更多的潜在磨损点和更多的成本——如果几何形状不改变，那么这些都是不值得的。
一旦跨过 2 英寸的提升阈值，可调节性就占据一席之地。它允许您独立设置后倾角和主销角度，而不是接受升力后默认的任何几何形状。在实心轴卡车上，校正主销角度是 U 形万向节的一个长寿问题。在负载下偏离太远的主销角度会加速磨损，您会注意到它是特定车速下的振动，通常被误认为是传动轴平衡问题。
现代可调半径杆比旧的Heim Joint设计简单得多。大多数使用螺纹套筒或筒调节器，不需要专门的工具。维护考虑因素是杆端轴承的数量——一些设计每组使用多达八个杆端轴承。杆端磨损并需要更换。在比较可调整选项时，初始价格只是故事的一部分；考虑杆端关节通常的使用寿命和更换成本。
大多数买家不会考虑的事情：杆端质量
杆端是每个安装点处的球面轴承。它比管材更能决定系统的使用寿命。带有廉价杆端的优质杆体会过早失效。在悬架结构中，杆端几乎总是首先被去除的，而不是管。
重要的区别：
PTFE 衬里轴承是赛车应用中的标准配置。 PTFE 衬里可减少摩擦并无需定期润滑。值得注意的是：过度润滑 PTFE 轴承会损坏衬里。对于任何维护访问受限或不方便的应用，它们都是正确的选择。大多数优质售后半径杆套件均采用 3 件式铬合金 Heim Joint和特氟隆内衬座圈。
钢对钢轴承需要定期润滑，并且在磨蚀环境中磨损更快。它们在受控环境中表现良好，但在泥泞、沙砾的越野使用中需要更多的纪律才能正确维护。
负载方向是一个经常被误解的安装问题。杆端关节能够很好地承受径向载荷；轴向载荷（沿螺栓轴线的力）的额定值大约为径向承载力的 5% 到 10%。无论轴承质量或价格如何，轴承定向错误导致主要载荷轴向运行都会导致过早失效。
外壳的孔径公差是区分优质零件和廉价零件的制造细节。半径杆通常使用 5/8″、3/4″ 或 7/8″ 杆端，并且外壳孔必须保持严格的公差（对于压配合外座圈，通常为 +0.000/-0.0005″）。过大的孔会使外圈在外壳中旋转，从而很快损坏轴承。这是 CNC 加工精度对现场性能产生直接且可衡量影响的特定领域。轴承套上没有尺寸控制的零件会过早失效，并且在不拆卸的情况下很难诊断该失效模式。
根据 QA1 的杆端关节和 heim 关节技术文档就实际使用寿命而言，正确的安装（包括适当的预载和避免侧面负载）与轴承规格一样重要。
实用的选择框架
大多数半径杆决策都归结为三个问题：地形是什么？修改级别是多少？重量、成本或寿命哪个优先？
岩石爬行结构：铬合金材料，拱形或高间隙轮廓，如果您举升超过 2 英寸，则可调节。轮廓设计的离地间隙在这里比任何其他应用都更重要。投资 PTFE 衬里杆端关节，不要影响轴承座公差。
沙漠预跑和高速越野：铝制材料通过减轻非簧载重量、笔直或轻微拱形轮廓、如果悬架经过重大修改则可调节来获得回报。高速地形通过接头施加重复的动态载荷，因此杆端质量与管材材料一样重要。
拉力赛和赛道：铬合金，直线轮廓，可调节以允许随着设置的发展进行几何调整。减轻重量比长时间赛事中的一致性和耐用性更重要。
街道和轻度越野：采用优质 DOM 结构的固定杆效果很好。将预算投入到杆端质量而不是优质管材料上。
制造方面值得直接提出的一点是：半径杆看起来很简单，但杆端凹槽和螺纹的尺寸精度正是廉价零件偷工减料的地方。加工不良的杆端座会使轴承偏离轴线，从而加速磨损，如果不拉动杆，很难追踪到磨损。 Speedway Engineering 的悬架连杆技术资源 将螺纹嵌件和端部配件的公差控制确定为生产级和竞争级组件之间的主要区别之一。对于批量采购的商店来说，能够提供材料认证和尺寸文档的供应商值得优先考虑——不仅是为了质量保证，而且因为当出现问题时，可追溯性很重要。
在 SYZ Machine，悬架连杆和 半径杆 采用 CNC 加工，具有严格的公差，并可根据要求提供材料认证，当您构建产品线并需要每个单元保持一致的质量时，这种文档非常重要。
