解码零件号（前缀逻辑）

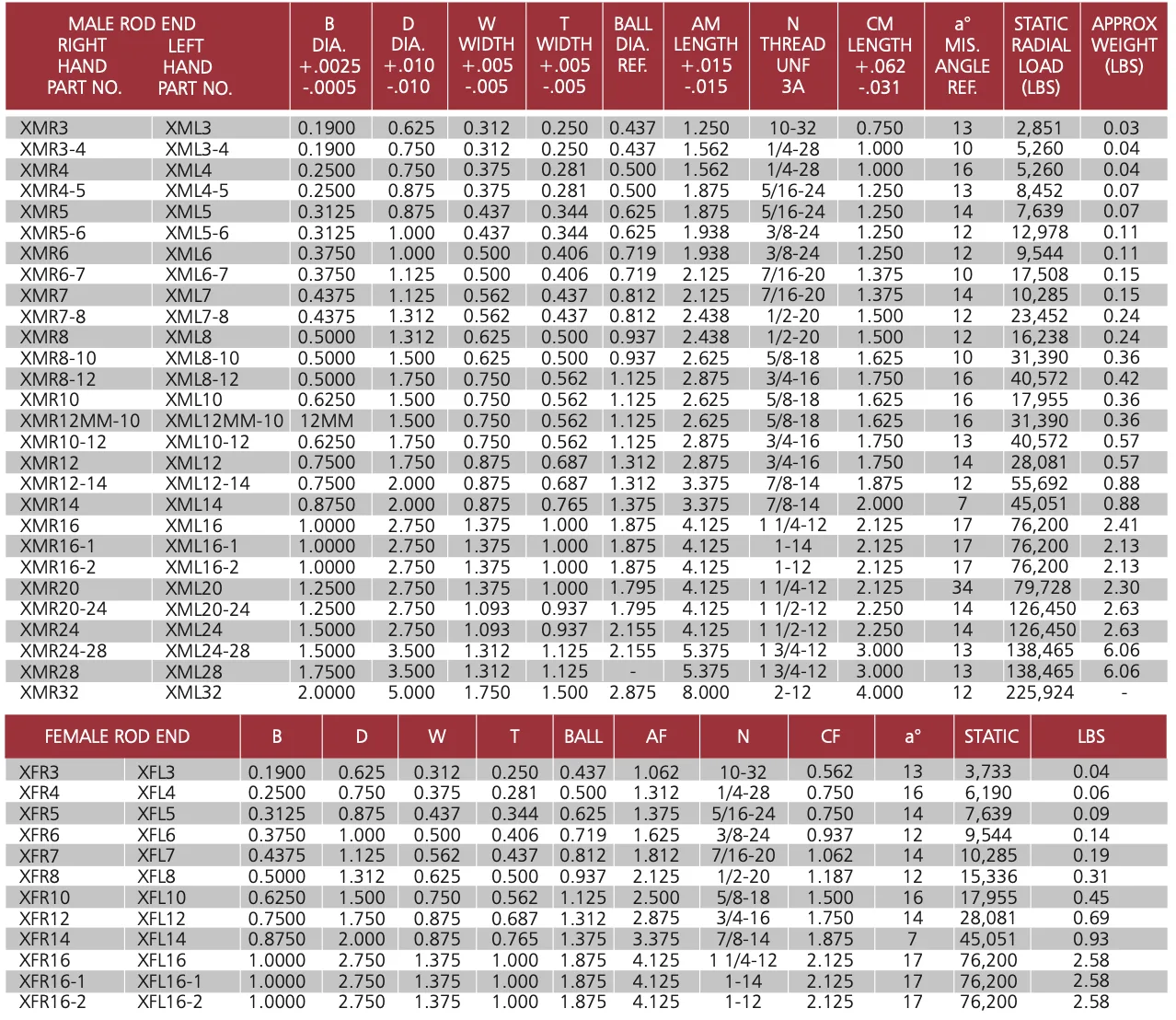

使用 SYZ XM 系列图表作为参考，零件号在您查看数字之前就可以告诉您关节的“性别”和“惯用手”。
- XMR / XML： “M”代表男性。 “R”是右手（顺时针拧紧），“L”是左手（逆时针拧紧）。
- XFR / XFL： “F”代表女性。它们采用内螺纹而不是柄。
- 号码后缀： 通常以十六分之一英寸表示孔径。例如，XMR12 具有 12/16 英寸（或 3/4 英寸）孔。 XMR8-10 表示“超大”柄（5/8 英寸螺纹，带 1/2 英寸孔）。
了解几何形状和公差
Heim Joint是精密仪器。列顶部的小数字（例如，+.0025 / -.0005）是公差 – 工厂可接受的误差范围。
- B（孔径）： 这是球的内径。它必须与您的安装螺栓匹配。 +.0025 英寸的公差确保了标准 8 级螺栓的平滑“滑动配合”。
- D（头部直径）： 圆形外壳的总宽度。您必须根据支架或转向节间隙检查这一点；如果“D”太大，则关节在旋转之前会撞到支架。
- W（球宽度）与 T（外壳宽度）： 球总是比外壳宽。 “W”决定了安装垫片的宽度，而“T”（头部宽度）决定了支架内的整体间隙。
- 球（球直径参考值）： 球体内部的实际大小。较大的球直径通常意味着更大的表面积和更好的负载分布。
柄、螺纹和长度
对于构建者来说，“N”和“AM/AF”列对于计算链路长度至关重要。
- N（螺纹尺寸）： 列出为尺寸和间距（例如 3/4-16）。 UNF 3A 表示高精度航空级螺纹等级，可实现更紧密的配合。
- AM/AF（长度）： 这是“中心到末端”的长度——从球的中心到柄的最末端测量。这是您用来计算管长度的数字。
- CM / CF（螺纹长度）： 刀柄上可用螺纹的数量。请记住 1.5 倍规则：您应始终将至少 1.5 倍的柄直径拧入管适配器。
绩效指标
最后一列定义了关节的物理限制。
- a°（错位角）： 在螺栓撞击外壳之前球可以倾斜的最大角度。对于 XMR12，该角度为 14 度。如果您的悬架循环超出此范围，则必须改用高错位垫片。
- 静态径向载荷（LBS）： “断点”。这是关节在变形或折断之前可以沿其柄承受的最大力。 XMR16（1 英寸孔径）的额定重量为 76,200 磅，为重型赛车提供了巨大的安全裕度。
