我看到一个论坛帖子，把这点说得很透：有人买了一套“航空铝”轮毂垫片，六个月后拆下来，发现表面到处是白色粉状腐蚀。更糟的是，螺栓孔周围有明显的电偶腐蚀痕迹。罪魁祸首？裸铝，没有任何表面处理。这个案例凸显了许多人忽视的一点——即使材料优质，表面处理不足也会毁掉寿命和安全。
为什么表面处理至关重要
铝合金有一个天然特性：会形成一层极薄的氧化膜（约 2–3 纳米）来保护下面的金属。但这层天然氧化膜的保护能力非常有限——在盐雾、融雪剂和高温刹车粉尘的侵袭下，这层保护膜会很快破坏。一旦腐蚀开始，铝的强度会迅速下降。
从实际案例看，未经处理的铝制轮毂垫片在沿海地区或大量使用融雪盐的北方，可能用不到两年。而同样的产品经过合适的表面处理，5–8 年后依然表现良好。这就是表面处理的价值——它不是为了好看，而是结构安全的保险。
除了耐腐蚀，表面处理还会影响其他性能指标。以硬度为例：硬质阳极氧化后，铝表面硬度可达 HV400–600（维氏硬度），接近部分工具钢。这意味着更好的抗刮擦能力，对于经常拆装轮胎的用户优势明显。
市场上主流的表面处理有三种：硬质阳极氧化、粉末喷涂和达克罗处理。各有适用场景和成本影响，选错了，要么浪费钱，要么留下安全隐患。
硬质阳极氧化——高端方案的科学
阳极氧化是一种电化学过程，将铝合金作为阳极置于电解液中，在表面生长出厚度可控的氧化层。这一层不是“涂”上去的——而是从铝基体上真正“生长”出来的。这是与涂层的根本区别。

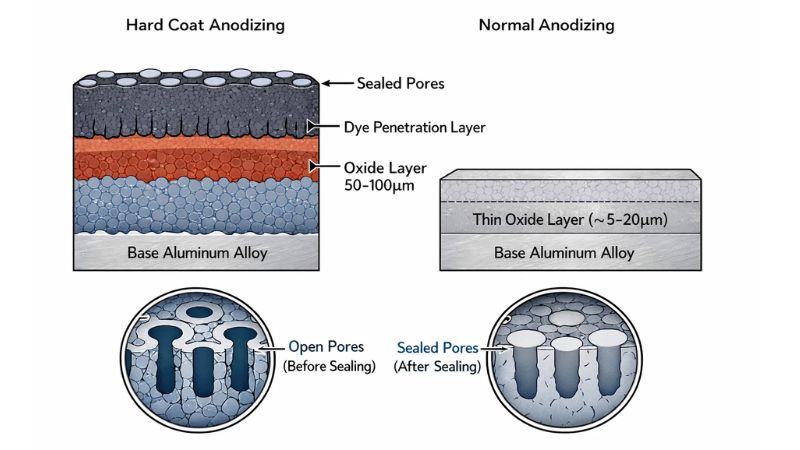

普通阳极氧化 vs 硬质阳极氧化
普通阳极氧化（Type II）形成的氧化层厚约 5–25 微米，主要用于装饰和轻度防护。硬质阳极氧化（Hard Coat Anodizing / Type III）则完全不同：
- 氧化层厚度：50–100 微米（是普通的 4–10 倍）
- 表面硬度：HV400–600（普通阳极氧化仅 HV200–300）
- 耐腐蚀性：中性盐雾试验超过 1000 小时（普通阳极氧化约 300 小时）
- 耐磨性：比未处理的铝高 10–20 倍
工艺差异在于电流密度和电解液配方。硬质阳极氧化采用更高的电流密度和低温电解液（通常 0–5°C），使氧化层生长得更致密、更厚。成本也相应上升——同规格的轮毂垫片，硬质阳极氧化比普通阳极氧化贵 30–50%。
黑色硬质阳极氧化的优势
高端轮毂垫片上常见的黑色表面，通常采用黑色硬质阳极氧化。该工艺在氧化层形成后，通过染料渗透和封孔处理，把颜色“锁”在氧化层内部，因此不会像油漆一样脱落或褪色。
从专业轮毂垫片工厂的实践来看，黑色硬质阳极氧化不仅关乎外观，还有功能优势：黑色硬质阳极氧化层的辐射散热效率很高，能帮助垫片在重刹车负荷下更快散热，降低材料因高温软化的风险。对性能车车主和激进驾驶者来说，这是实实在在的好处。
硬质阳极氧化的局限与设计考量
它并不完美。第一，阳极氧化只适用于铝，钢做不到；第二，如果氧化层被严重划伤或磕碰剥落，暴露出来的铝基体依然会腐蚀——不过氧化层本身不会像涂层那样成片脱落。
还有一个专业细节值得了解：硬质氧化层有厚度（通常是双向生长——一半向内渗入基体，一半向外生长）。优质的垫片会在设计阶段就把这个公差算进去，确保处理完成后中心孔和 PCD 孔的尺寸精度仍保持在 ±0.02mm 以内。这正是 CNC 精密加工与表面处理协同管控的体现。
成本方面，一套 4 只硬质氧化垫片的表面处理约占总成本的 15-20%。这也是便宜产品基本不做这道工艺的原因。
粉末涂装——实用耐用之选
粉末涂装的原理完全不同：它是物理覆盖层，而不是化学生成层。干燥的粉末颗粒通过静电吸附在金属表面，然后在高温炉中熔化并固化成均匀的涂层。
性能对比
根据行业测试数据，粉末喷涂在某些方面其实优于阳极氧化：
- 抗冲击性：粉末涂层有一定弹性，抗冲击性优于硬而脆的阳极氧化层
- 涂层厚度：通常为 100–150 微米，比硬质阳极氧化更厚
- 耐化学性：对刹车油、汽油等化学品耐受性更好
- 盐雾测试：优质粉末涂层可达 1000–1500 小时
但粉末喷涂也有明显弱点：它是覆盖层而非一体化层，存在剥离风险。涂层一旦被石子击穿或划伤，水分会沿破口渗入，造成涂层下腐蚀（俗称“起泡”）。从基体上生长出来的阳极氧化层则不存在剥离问题。
还有一个隐患：涂层不均匀。如果粉末喷涂不均匀，可能导致垫片贴合面的平面度超差。仅 0.1mm 的误差就可能在高速时引发动平衡振动。因此顶级产品通常会对安装接触面重新研磨，或采用阳极氧化来保证平面接触精度。
应用优势
粉末喷涂的最大优势是颜色选择几乎不受限制。想要红色、蓝色、金色，甚至彩虹色的轮毂垫片？粉末喷涂轻松实现。阳极氧化受电化学原理限制，颜色选择相对有限（主要是黑、灰、金、蓝）。
成本方面，粉末喷涂设备投入高，但单件成本比硬质阳极氧化低 15–25%。因此它在中端市场很受欢迎——以低于硬质阳极氧化的价格提供不错的防护。
从耐久性看，粉末喷涂在干燥温和的气候下表现出色，但在极端腐蚀环境（沿海或重度融雪盐地区），硬质阳极氧化的长期表现更稳定。
📊 表面处理速查
- 硬质阳极氧化：耐腐蚀最佳，不会剥离，成本高
- 粉末喷涂：性价比高，颜色丰富，有剥离风险
- 普通阳极氧化：装饰性强，防护中等，成本适中
- 不处理：仅限室内展示，实际使用必然腐蚀
其他处理与裸铝的真相
达克罗处理——螺栓的最佳搭档
很多人只关注垫片本体的表面处理，却忽视了配套的螺栓和螺母。实际上，这些紧固件面临的腐蚀压力更大——它们直接暴露在轮毂内部，泥浆、盐分和刹车粉尘都集中在这里。
达克罗是一种专为紧固件设计的防腐涂层，主要成分为铝片、锌粉和铬酸。其独特优势：
- 无氢脆：传统电镀会使高强度螺栓产生氢脆，达克罗完全避免这一问题
- 防腐性能优异：盐雾测试可达 500–1000 小时，是传统镀锌的 7–10 倍
- 耐高温：可承受 300°C 以上高温（刹车盘附近温度常超过 200°C）
- 渗透性好：能渗入螺纹和缝隙，实现全方位保护
这正是高端轮毂垫片特别强调“达克罗螺栓”的原因——它是整个系统防腐链条中的关键一环。
裸铝的实际表现
理论上，6061-T6 和 7075-T6 铝的天然氧化层能提供基本保护。在干燥、无污染的环境中，裸铝可以使用。但现实中，这样的理想条件几乎不存在。
根据长期用户反馈，裸铝轮毂垫片在以下环境中会迅速劣化：
- 沿海地区：6 个月内就会出现明显的白色腐蚀产物
- 融雪盐地区：一个冬天后表面粗糙度明显增加
- 工业污染区：酸雨加速氧化层破坏
更危险的是，铝与钢（如轮毂、螺栓）直接接触会引发电偶腐蚀。裸铝垫片与钢制螺栓形成原电池，铝作为阳极会加速腐蚀。这就是专业厂家从不推荐裸铝产品的原因。
裸铝唯一合理的场景：室内展车，或在完全干燥气候下极少使用的车辆。即便如此，大多数专业人士仍建议至少做普通阳极氧化——成本增加有限，却能大幅提升安全系数。

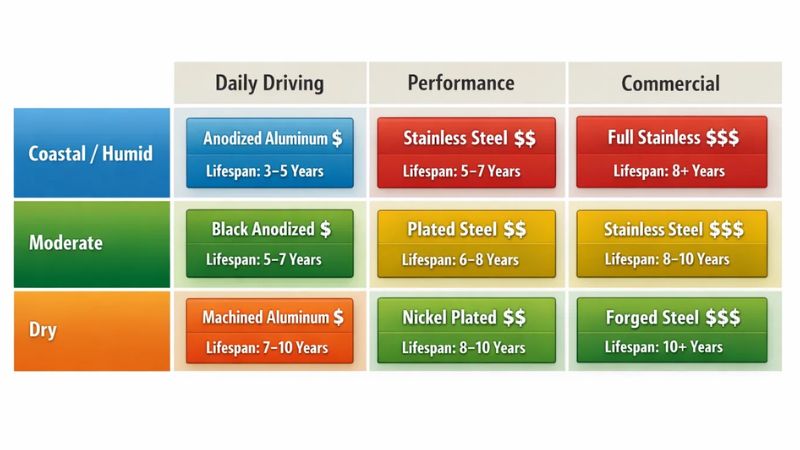

选择理想的表面处理
按气候环境
在温和干燥的内陆地区（如美国西南部、澳大利亚内陆），粉末喷涂是性价比最优的选择：防护能力足够，比硬质阳极氧化便宜 15–25%，颜色选择也更丰富。
在沿海、高湿或重度融雪盐地区，硬质阳极氧化更稳妥。虽然初期投入较高，但在 5–8 年的使用寿命内，其耐腐蚀性明显优于粉末喷涂。从长期成本看，避免过早更换反而更省钱。
寒冷地区还有一个特殊因素：低温下粉末涂层可能变脆，抗冲击性下降，而阳极氧化层在低温下性能稳定。在加拿大和北欧用户群体中，硬质阳极氧化的渗透率明显高于温暖地区——这并非偶然。
按使用强度
日常通勤车，每年行驶 1–1.5 万公里，每 2–3 年换一次轮胎。在这种使用强度下，普通阳极氧化甚至优质粉末喷涂就足够了。选择硬质阳极氧化是锦上添花，而非必需。
赛道日常客、重度越野爱好者，频繁拆装轮胎，长期面对极端工况。在这种场景下，硬质阳极氧化的优势尽显：更强的耐磨性意味着表面处理层可承受更多次安装和冲击而不过早失效。
商用车和重型皮卡——如果使用钢制垫片，粉末喷涂是更好的选择（因为钢无法阳极氧化）。优质粉末喷涂加定期检查，可保证 3–5 年使用寿命。
成本效益分析
以一套 4 件 20mm 轮毂垫片为例，不同表面处理的价格和预期寿命：
从全生命周期成本来看，硬质阳极氧化前期多花 50–70 美元，但在沿海地区可使用 7–10 年。而裸铝或普通阳极氧化可能 2–4 年就要更换，累计成本反而更高——还没算更换时的人工和停用损失。
这就是专业赛车队和重度用户普遍选择硬质阳极氧化的原因：他们算的是总成本，而不是单次购买价格。
质量识别与日常维护
如何识别真假硬质阳极氧化
市面上有些产品号称“硬质阳极氧化”，实际只是普通阳极氧化甚至油漆。辨别方法：
- 硬度测试：真正的硬质阳极氧化，用钥匙用力刮只会留下轻微痕迹；普通阳极氧化或涂层则会出现明显划痕
- 颜色均匀度：硬质阳极氧化的颜色渗透到氧化层内部，所以连边缘倒角也是均匀的黑色；油漆或劣质处理会在棱角处露出底色
- 重量变化：阳极氧化会使重量略有增加（氧化层本身有质量），而涂层增加的重量更明显
日常维护建议
即使是硬质阳极氧化轮毂垫片，也建议每 6 个月或 10,000 公里检查一次：
清洁：用中性清洁剂和软刷清除刹车粉尘和盐渍
检查：重点检查螺栓孔和接触面是否有异常磨损或腐蚀迹象
扭矩：按规格重新紧固螺栓（通常 80-140 Nm）
防护：切勿在螺栓螺纹或垫片与轮毂的摩擦面涂润滑脂——润滑脂会降低摩擦系数，导致螺栓预紧力异常，甚至螺栓自行松脱。只能在垫片中心孔的轮毂定心环上涂少量防卡剂，以防止铝钢咬死
粉末涂装的维护重点在于避免涂层受损。如果发现涂层脱层或深划痕，请及时修补或更换——暴露的铝基体会迅速腐蚀。
表面处理是性能保障，而非装饰
选择轮毂垫片的表面处理，本质上是在三个因素之间取得平衡：环境严苛程度、预期使用寿命和预算限制。
对于沿海、高湿度或大量使用融雪盐地区的用户，硬质阳极氧化是长期最优方案——虽然前期要多花 50-70 美元，但 7-10 年的稳定表现证明了这笔投资的价值。
对于干燥内陆地区的日常用户，优质粉末涂装性价比出色——防护够用、成本适中、颜色选择更丰富。
至于裸铝垫片，无论材料多好，在实际使用中都不是明智之选。为省下 20-30 美元而承担潜在的安全风险和频繁更换的成本，根本不值得。
最后提醒一点：表面处理质量是衡量制造商专业度的关键指标。正规的轮毂垫片工厂会明确标注表面处理工艺，提供相应的检测报告（如盐雾试验时长），并提供质量保证。若缺少这些信息，无论价格多诱人，都请谨慎对待。
