如果您看过 SCCA Solo（绕桩赛）赛事，您可能会对 Jeff Kiesel 那辆小巧可爱却快得离谱的 Bugeye Sprite 惊叹不已。这头连续 10 次赢得 SCCA Solo 全国冠军的“怪兽”在底盘深处隐藏着一个秘密——一个令机械工程师着迷、却让修理店老板头疼的秘密：Satchell Link 悬架系统。
在键盘车手和普通爱好者眼中，四连杆或三连杆才是主流。但为什么 Satchell Link 被视为顶级职业赛车和硬核工程竞赛中底盘几何的“圣杯”，却在 99% 的改装车甚至高性能量产车上几乎看不到？

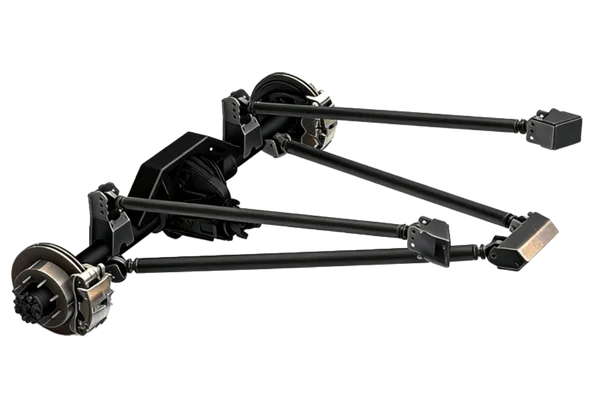

什么是 Satchell Link？
让 Satchell Link 声名鹊起的，是著名底盘工程师 Terry Satchell。他先后效力于 Ford Motorsports、Penske Racing（参与助力 Al Unser Jr. 拿下 Indy 500）以及多支 NASCAR 车队——他的设计带有鲜明的赛车 DNA。简单来说，Satchell Link 是一套高度进化的“三角化四连杆”。
传统三角化四连杆（如 1960 年代 GM A 车身）通常把上连杆呈 V 形向内倾斜，用于车轴的横向定位。Satchell Link 反其道而行：上连杆保持平行，下连杆则向车辆中心线倾斜 20-45 度（具体角度取决于设计目标）。
这套设计依靠极其精确的几何干涉，完全省去了 Panhard 杆或 Watts 连杆。理论上它能实现极低的侧倾中心和完美的抗后蹲特性——几乎是为赛道而生的方案。
Satchell Link 的五大缺陷
如果它表现如此出色，为什么没有征服街道？因为在实际应用中，它是最“排他”的设计之一。
(1) 与排气布置的冲突
这是阻止 Satchell Link 进入街车应用的最大障碍。大多数后驱车需要将排气管绕过后桥通向车尾。在改装 Fox Body Mustang（1979-2004）时，您会发现 Satchell Link 的下连杆几乎占据了传动轴两侧所有可用空间。除非您接受响亮的侧排气管，或像赛车那样将排气引入原后排座位区域，否则无法布置传统双排气。
(2) 与油箱和底盘结构的冲突
肌肉车和经典车通常将油箱安装在后桥后方的后部中央。为实现理想的汇聚角度，Satchell Link 的下连杆必须侵入原本属于油箱的空间。这迫使车主切割副车架并安装昂贵的赛车油囊。对只想要日常代步车的 Pro-Touring 爱好者来说，这增加了巨大的改装成本和实用性损失。
(3) 安装精度要求
Satchell Link 对公差极为敏感。该系统要求左右下连杆绝对对称，汇聚点高度必须通过复杂的三维运动学仿真计算。如果焊接位置偏差超过 2mm，侧倾中心将在过弯时剧烈偏移，导致不可预测的后轮转向，使车辆极其危险。
(4) 高昂的制造成本与商业荒漠
由于需要大量底盘改动，主流车型几乎不存在“螺栓直装”套件。这意味着每一套 Satchell Link 配置都是完全定制加工的。从选择精密杆端到加工底盘加强支架，总成本通常是标准四连杆套件的 1.8-2.2 倍（定制 Satchell Link 价格为 1500-2500 美元，而标准四连杆套件为 800-1200 美元）。
(5) 卡滞问题
这是 Satchell Link 走向民用的最后一颗钉子。如果使用传统橡胶衬套，悬架在大幅运动时会出现严重的物理干涉（卡滞）。为了运转顺畅，您必须使用金属杆端（海姆接头），但这些会把每一次路面振动和金属撞击直接传入座舱。
**注**卡滞并不是 Satchell Link 固有的设计缺陷，而是使用橡胶衬套时的一种妥协。使用杆端连接（海姆接头）时，悬架可完全自由运动，不会有任何卡滞。1979-2004 年的 Fox Body Mustang 采用类似几何但使用橡胶衬套，遭受严重卡滞问题；使用杆端的赛车版本则没有这种问题。代价就是前面提到的噪音——杆端会把每一次路面振动直接传入座舱。
Satchell Link 的三大优势
难道全是缺点吗？不——恰恰相反。当抛开实用性时，Satchell Link 在纯物理层面表现出近乎可怕的统治力。
(1) 极致的布局紧凑性
虽然它挤占了排气和油箱的空间，但系统本身非常“扁平”。与占用后桥上方或下方垂直空间的 Watts 连杆相比，Satchell Link 将所有连杆收在车桥前方和下方。对于 Bugeye Sprite 这类后部空间极其有限的小型车来说，这是在不增加后悬的前提下提供世界级车桥定位的唯一方案。
(2) 无与伦比的调校灵活性
通过改变下连杆在底盘上的安装高度，工程师几乎可以随意调整侧倾中心。更重要的是，它可以实现极高的“抗下沉百分比”。在全油门起步时，这种几何结构就像一只无形的手，把后轮牢牢按在地面上。
(3) 固有的结构强度
由于下连杆承担主要的推力载荷和横向定位，整个后桥的支撑刚度极高。在横向 G 力下，其变形远小于使用 Panhard 拉杆的系统。
谁在使用 Satchell Link？
Satchell Link 总是出现在“性能高于一切”的地方。
SCCA 绕桩赛 / Solo 冠军
- Jeff Kiesel 的 Bugeye Sprite：这台十冠赛车采用 Satchell Link 加 De Dion 后桥。在需要频繁、激烈变向的狭窄赛道上，Satchell Link 超低的侧倾中心让这台小车过弯像在轨道上一样稳。
- Factory Five 的 Cobra 复刻车：街道版出于成本考虑使用传统四连杆，而硬核竞技版经常配备 Satchell Link。这些车的共同点：短轴距（80-90 英寸）、极端轻量化，以及对噪音的完全无视。
FSAE（大学生方程式）工程实验室
如果您参加过 FSAE 比赛，会发现这里是 Satchell Link 的大本营。在 2019 年 FSAE 密歇根站，至少有 3 支车队使用了 Satchell Link 变体——均来自顶尖工程院校。它们拥有强大的三维几何优化能力，可避免所有干涉风险，榨取最后 1% 的操控性能。
职业赛车
- Terry Satchell 本人：上世纪 90 年代他为 Newman/Haas 车队设计 IMSA 和勒芒赛车时，就把这套几何哲学融入了设计。
- 沙漠赛车与 Saleen：无论是承受高冲击的 Walker Evans 沙漠赛车，还是 Steve Saleen 的部分高端项目，都能找到这种机构的痕迹。
街车
- Jensen Healey 的滑铁卢：它是极少数原厂就尝试 Satchell Link 的量产车之一。但为了舒适性，原厂大量使用橡胶衬套，导致悬架严重卡滞、操控极其怪异。这证明：对成本敏感的量产车来说，Satchell Link 的潜力太过“凶猛”。
- HDR 的商业化尝试：2000 年代，Highland Daytona Racing 为 Mustang 和 Camaro 提供改装套件，售价 2000–3000 美元（比 Chris Alston G-bar 等主流对手贵约 50%）。最终由于需要大幅改装底盘、杆端连接噪音严重、调校复杂，销量远低于预期，败给了更便宜、更易安装的竞争对手。
与标准三角式四连杆的对比
为了更清晰地理解，这里有一张简单的对比表：
| Characteristic | Standard Triangulated 4-Link | Satchell Link |
|---|---|---|
| Triangulation | 上连杆（向内倾斜） | 下连杆（向内大角度倾斜） |
| Roll Center | 通常离地 150–300 mm | 可降至离地 50–150 mm |
| Exhaust Compatibility | Good | Very Poor |
| Rear Seat Space | 可以保留 | 通常必须牺牲 |
| Primary Application | 街道用车，主流性能 | 硬核赛道、定制底盘、工程竞赛 |
Conclusion
在底盘世界里，Satchell Link 就像一把手工锻造的武士刀：锋利至极、美得惊艳，但维护成本极高，只有在懂它的人手里才能发挥全部潜力。
对绝大多数美式肌肉车玩家来说，它可能太“硬核”。但当你站在赛道边，看短轴距赛车以不可思议的角度和速度划过弯心时，请记住：那咆哮的排气和紧凑的底盘之下，跳动的很可能就是一颗 Satchell Link 的“机械心脏”。
