7 点测量检查表
为了确保您的替换关节完美匹配，请勿使用卷尺。在 0.005 英寸会产生“沉闷”声的世界中，您需要一个数字卡尺。
- 孔径（B）： 测量球的内部。从 0° 和 90° 角度检查。如果测量结果不同，则孔因磨损而“不圆”，必须更换接头。

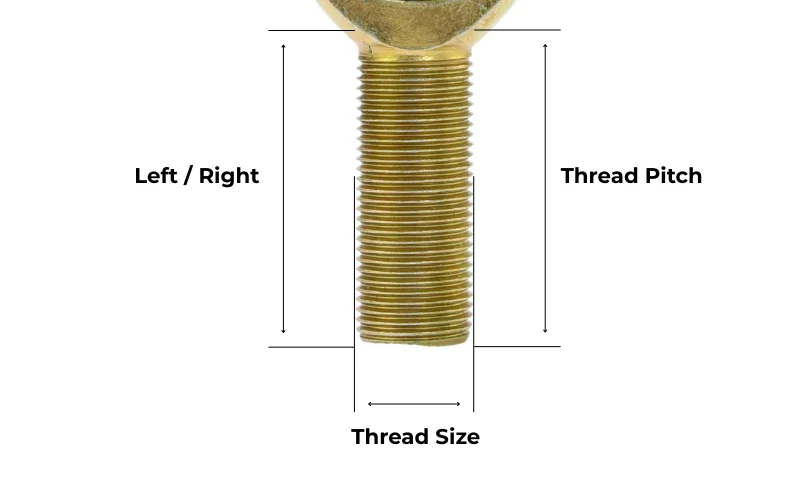

Heim Joint孔径 - 螺纹尺寸和螺距 (T)： 测量柄的外径。使用螺距规来确认 SAE 的 TPI（每英寸螺纹数）或公制的峰之间的距离。永远不要猜——3/8”-24 和 M10x1.25 肉眼看起来完全相同，但不可互换。
Heim Joint螺纹尺寸和螺距 - 球宽度（W）： 测量中心球平行平面的宽度。这是您的“安装宽度”，决定了您的支架间距。

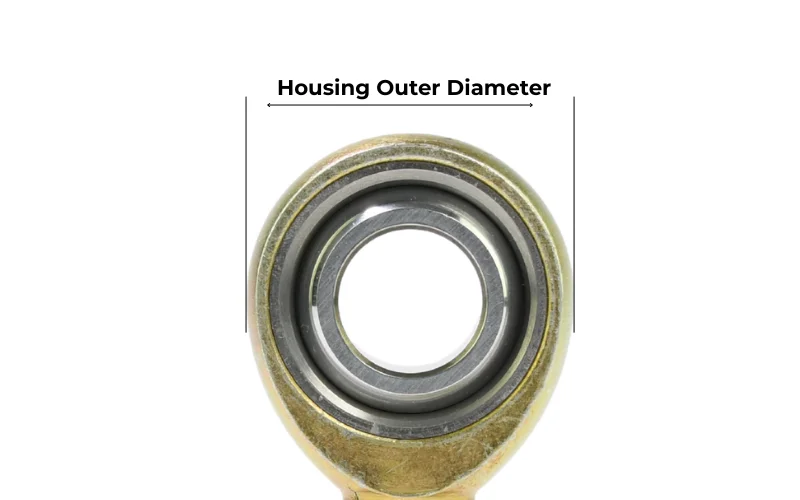

Heim Joint安装宽度 - 外壳外径 (OD)： 测量圆形外壳最宽的部分。这可确保接头不会撞击“C 型支架”或连接管的背面。

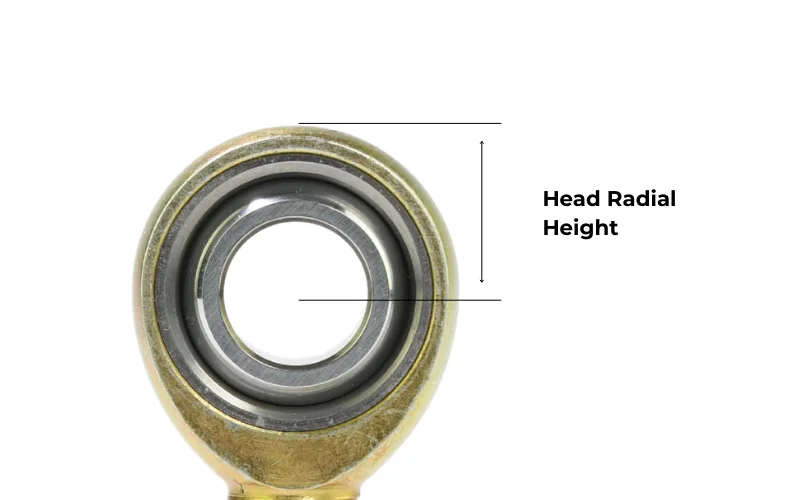

Heim Joint使用外径 - 头部径向高度： 测量从孔中心到外壳顶部边缘的距离。这是您的“间隙半径”。
Heim Joint头径向高度 -
外壳主体宽度： 测量钢外壳本身（球周围的环）的厚度。这可确保接头装入安装支架的插槽中，而不会碰到侧面。

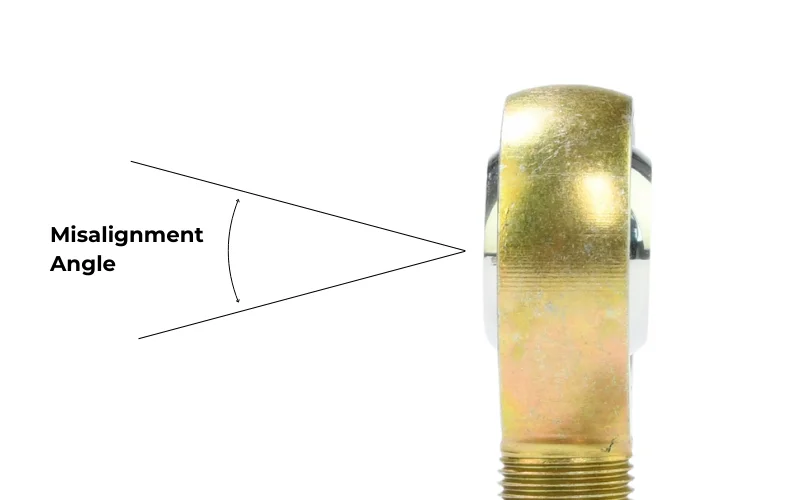

Heim Joint外壳主体宽度 - 错位角度： 将球旋转到其物理极限并测量倾斜程度。如果您的悬架需要 20°，但接头仅提供 12°，它就会卡住并折断。
Heim Joint错位角
给建筑商的现场提示
- 1.5x 规则： 调整连杆长度时，切勿在管内留出小于螺纹啮合柄径的 1.5 倍的量。如果您可以透过螺纹看到日光，则说明接头拧得太松了。
- 检查“Neck”ID： 对于 LH（左旋）螺纹，请查找六角或柄上的识别槽。
- “紧密贴合”测试： 安装螺栓应用手指轻压滑过孔。如果发出嘎嘎声，则说明螺栓错误；如果必须用锤子敲入，孔可能会变形。
