在越野论坛上你经常看到这种情况：有人装了廉价轮毂垫片，才 3,000 英里，裂纹就出现了。或者更糟——高速公路速度下，突然发出令人警觉的噪音，靠边停车检查时，垫片已严重变形。这些惊悚故事有一个共同点：材料选错。对于看起来只是简单螺栓安装的零件，材料选择实际上决定了安全、耐久和价值之间的平衡。

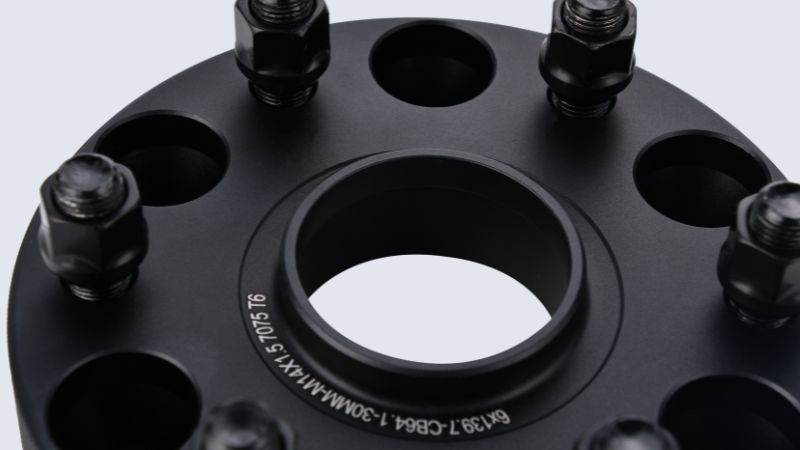

材料概览
轮毂垫片市场主要使用四种材料：钢、6061 铝、6061-T6 铝和 7075-T6 铝。从论坛讨论和改装店交流来看，不同材料适合完全不同的用途，价格跨度也极大——从每只 20-30 美元的廉价铸造铝到超过 100 美元一只的高端 7075-T6 锻造件。
材料之所以如此重要：从机械设计角度看，轮毂其实是靠摩擦力——由螺栓预紧力产生——固定在法兰面上的。如果垫片材料刚性不足、在载荷下变形，或者使用了错误等级的螺栓（必须用 10.9 或 12.9 级高强螺栓），预紧力就会流失。轮毂松动，异常剪切力出现，接下来面临的可能是灾难性的失效。材料强度、螺栓等级、正确的安装扭矩——这就是保证安全的三大支柱。
现实中，超过 70% 的用户选择铝合金，主要为了轻量和防腐。但“铝合金”是个笼统术语，不同牌号之间的性能差异巨大。选择的关键正在于此。
钢 vs. 铝
钢的优势很直接：高强度、高刚性。这来自弹性模量——钢约 200GPa，铝只有 70GPa。在垫片应用中，刚性决定了法兰面在重载下的微变形量，这对保持螺栓预紧力至关重要。但有明显的代价——钢的重量是铝的 2.5 倍。对追求轻量化的性能车或越野改装车来说，这个差距直接冲击簧下质量，影响操控和悬架响应。
在防腐方面，差距更大。铝会自然形成氧化层保护内部金属。但这里有个关键问题：当铝制垫片在含盐环境中接触钢制刹车盘轮毂时，会发生电偶腐蚀。这就是为什么优质垫片需要硬质阳极氧化——不只是为了好看，更是为了绝缘隔离和真正的防腐蚀。钢则完全依赖表面涂层或电镀。一旦涂层受损，锈蚀就会迅速扩散。在多雨或大量使用道路融雪剂的地区尤其严重。
有趣的观察：在寒冷气候下，铝制垫片实际上优于钢制。工程数据证实了这一点——铝合金强度在低温下增加，而钢则相反。这就是为什么铝在加拿大和北欧市场占主导地位。
成本方面，钢制垫片通常比基础铝合金便宜 15-25%，但如果算上更频繁的检查和更换周期，长期成本未必更低。根据市场反馈，除非是重型商用车或特殊用途，大多数用户还是偏好铝。
铝合金的三个档次
6061 vs 6061-T6
基础款 6061 铝合金可追溯到 1935 年，最初用于建筑和民用领域。其力学性能相当一般：抗拉强度仅 18,000 psi，屈服强度 8,000 psi，布氏硬度 33。以这样的指标，轮毂垫片仅能勉强应付轻度城市通勤。
经过 T6 热处理（固溶处理加人工时效）后，同样的合金会发生彻底转变：
这就是为什么正规制造商绝不会使用未经处理的 6061。T6 工艺在分子层面重组晶体结构，大幅提升强度、韧性和耐腐蚀性。成本只增加了大约 10-15%，但您得到的是性能完全不同的材料。

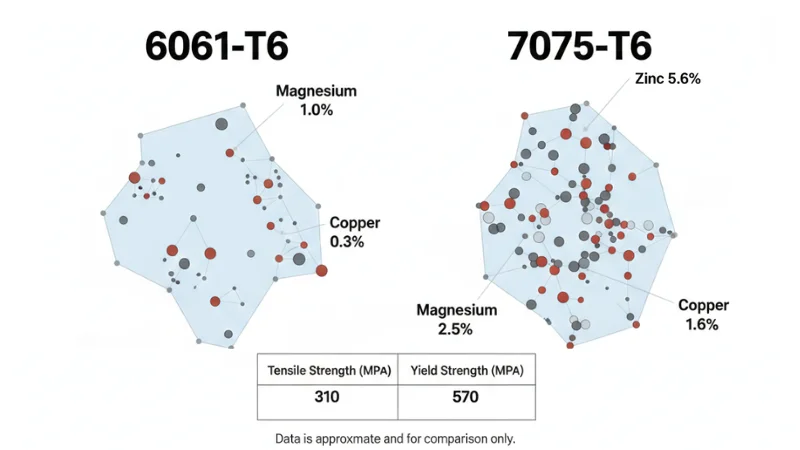

6061-T6 与 7075-T6 对比
7075-T6 是航空级铝合金——最初为军用飞机开发。与 6061-T6 的关键区别在于合金成分：7075 以锌为主要合金元素，镁和铜含量也更高。这一配方使硬度接近钢，同时保持了铝的重量优势。从比强度（强度重量比）角度看，用 7075-T6 替代钢在科学上完全成立。
根据材料数据库对比，7075-T6 的抗拉强度达到 83,000 psi（572MPa），屈服强度 73,000 psi（503MPa）——分别比 6061-T6 高 84% 和 83%。更重要的是疲劳强度——7075-T6 在反复应力循环下的抗裂性能显著更强，这对频繁承受冲击载荷的越野车和赛道用车至关重要。
但 7075-T6 也有代价和隐性风险。第一是价格：同等规格下比 6061-T6 贵 40-60%。第二是加工难度——高硬度会加速 CNC 刀具消耗，推高制造成本。市场价格说明了问题：6061-T6 套装通常 150-200 美元，而 7075-T6 在 250-350 美元区间。
还有一个多数人没意识到的问题：7075-T6 比 6061-T6 更容易发生应力腐蚀开裂（SCC）。在高盐分环境——沿海地区或大量使用融雪剂的区域——如果不定期拆卸检查，7075 可能出现细微的晶间腐蚀。这并不意味着 7075-T6 不可靠，但在这些条件下必须严格坚持维护。
那这个溢价值不值？根据对多台改装车的长期跟踪：如果你跑竞技、玩漂移或高强越野，7075-T6 物有所值——能承受更大冲击不变形，寿命更长。日常街道通勤？6061-T6 绰绰有余。
制造工艺
即使材料牌号选对了，制造工艺仍然决定最终品质。主要有两条路线：铸造和锻造（整料铣削）。
铸造是将熔融铝倒入模具冷却成型——便宜，但有致命缺陷。把铸件放到显微镜下，会看到到处都是气孔和夹杂。这些微观缺陷在应力集中的地方变成裂纹萌生点。行业里有一条不成文的规则：安全关键件绝不用铸造铝。没有例外。
锻造——或从铝整料 CNC 铣削——完全是另一回事。机械压力重组了金属晶粒结构，锻件密度均匀得多，内部缺陷几乎为零。CNC 精加工还能锁定尺寸精度。对垫片来说，中心孔、PCD（螺栓圆直径）和平面度公差都要控制在 ±0.05mm 以内。做不好就会导致轮毂跳动和应力分布不均。
还有一个经常被忽视的关键设计细节：你的垫片需要与车辆匹配的轴心定位环，而不仅仅是螺栓定位。材料再好也没用——如果你用的是螺栓定位（lug-centric）设计，高速时的动平衡和应力分布会让你付出代价。这一点在选购时应该是不容商量的。
怎么辨别锻件？除了看规格表，看表面：锻件有干净的加工痕迹和均匀的倒角。铸件表面更粗糙，常有细微气孔或表面缺陷。价格也能说明问题——4 只装低于 100 美元的，几乎可以肯定不是锻件。
材料选择的核心原则
- 优先选择锻造或整块铝材 CNC 加工的产品
- 材料牌号必须明确标注（6061-T6 或 7075-T6）
- 避开所有铸造件和未说明的“铝合金”
- 价格低得可疑（<25 美元/件）必定有问题
按场景选择
日常街道驾驶
如果车辆主要用于通勤和周末短途，6061-T6 是最优的性价比选择。它的强度足以应付所有铺装路面条件，耐腐蚀性确保 5-8 年的无忧使用。BONOSS 和 Eibach 等主流品牌的 6061-T6 产品在这一场景中口碑极佳。
性能驾驶和赛道日
对于经常参加赛道日或激烈驾驶的爱好者而言，7075-T6 的额外强度不是奢侈，而是必需。在持续高 G 侧向加速度和热负荷下，6061-T6 可能产生轻微的永久变形（肉眼不可见），并不断累积，影响车轮对中。7075-T6 在这方面具有更高的容限。
从赛道用户的反馈来看，选择 7075-T6 后最明显的改善并非性能提升，而是长期稳定性——在同等使用强度下，7075-T6 的检查间隔可延长至 6061-T6 的 1.5-2 倍。
越野和重度改装
越野车面临的工况最为复杂：岩石冲击、泥地扭转载荷、涉水和腐蚀。这个场景下的材料选择需要综合考虑：轻度越野（林道探索）用 6061-T6 加定期检查即可；竞技级攀爬或沙漠拉力，7075-T6 是更安全的选择。
一个有趣的现象：一些重型皮卡和商用车用户反而偏好钢制垫片。原因是这些车辆整备质量高达 2.5-3.5 吨，对减重不敏感，但需要垫片承受极高的静态载荷。在这种极端工况下，钢的高硬度反而成为优势。
预算受限的现实
如果预算紧张，优先确保材料牌号（锻造 6061-T6），而不是盲目追求 7075-T6。一套可靠的 6061-T6 垫片（150-200 美元）远比可疑的所谓“7075-T6”产品（100 美元）安全。市场上有很多产品以低得可疑的价格声称是 7075-T6——这些产品的实际材料值得怀疑。
质量陷阱与识别技巧
在调查了数十家制造商并收集用户反馈后，以下几类产品需要谨慎：
- “通用”铝制垫片 这类产品不标明具体牌号，只写“铝合金”或“航空级铝材”。拆解分析显示，有些产品使用再生铝或低等级合金，硬度和韧性不足。
- 价格异常的产品 正规锻造 6061-T6 垫片的制造成本约为每件 30-40 美元（含材料、CNC 加工、热处理、质检）。如果零售价低于 25 美元/件，要么是铸造件，要么材料掺假。7075-T6 材料和加工成本更高，正常零售价应在 60-80 美元/件或以上。
- 缺少认证标识 正规制造商会提供材料检测报告（如 ASTM 标准认证）、生产批次号和质量证书。没有这些，您就是在赌信任。
专业的轮毂垫片定制服务通常会主动提供材料可追溯性文件和第三方检测报告——这是质量保证的基础。
为轮毂垫片选择正确的材料
选择垫片材料本质上是平衡三个因素：安全性、性能需求和预算约束。
如果只记住一条原则，那就是：安全关键件绝不偷工减料。一套不合格的垫片也许只省 50-100 美元，但它带来的风险是无法用金钱衡量的。
对大多数用户而言，锻造 6061-T6 是最均衡的选择——强度余量充足、防腐性能优秀、价格合理。只有在确实需要应对极端工况时，才值得投资 7075-T6。至于钢制垫片，除非是重型车辆或特殊工业用途，否则已不是主流选择。
选对材料，配合正确的安装扭矩（通常 83-140Nm，视螺栓规格而定）和定期检查（建议每 10,000 公里或六个月），轮毂垫片就能成为安全可靠的改装选择。需要专业垫片定制服务的用户，选择具备材料追溯能力和质量保证体系的制造商，是对自己和乘客安全负责的第一步。
